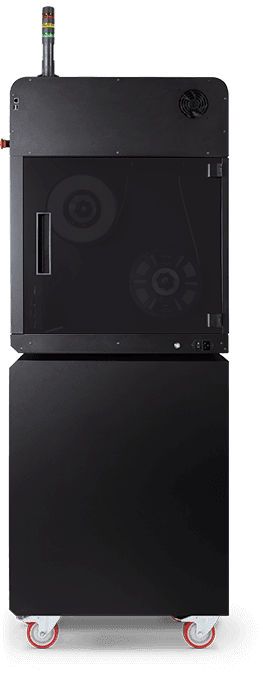

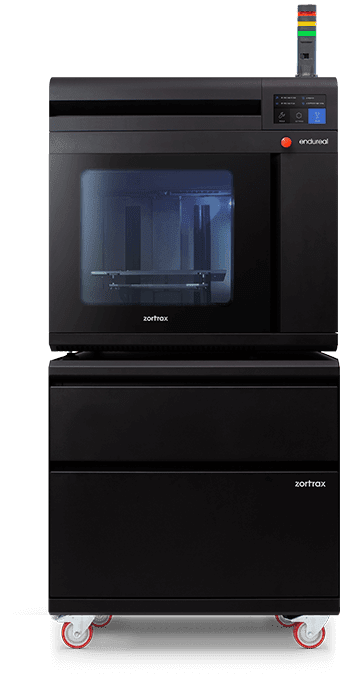

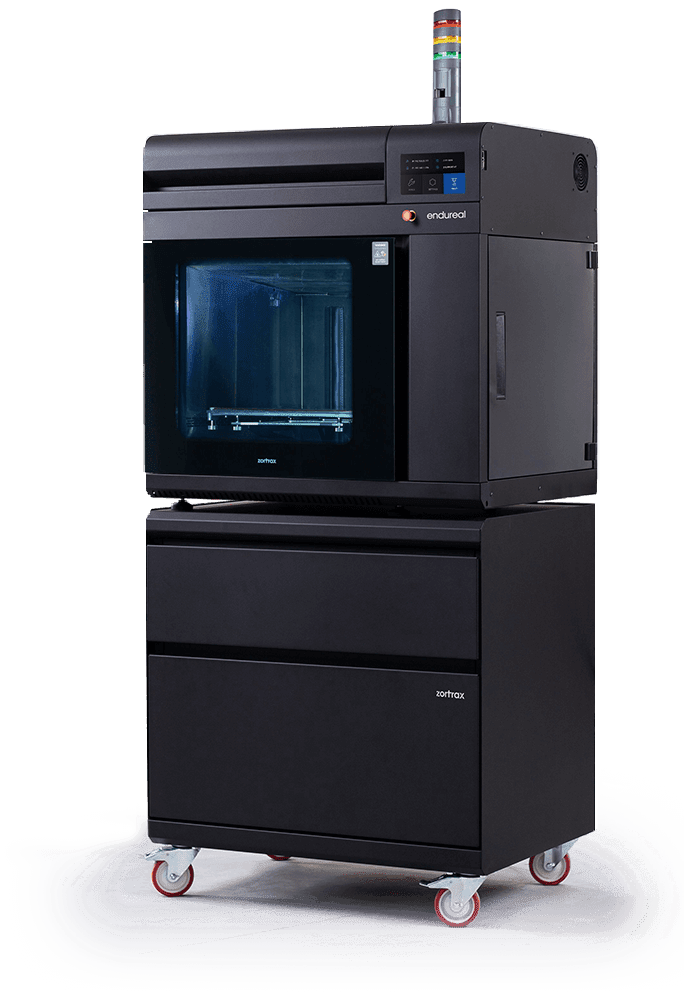

• Zortrax Endureal
    Üretim hatlarının gerçek geleceği
    Tüm Özelliklerini Keşfet
3. nesil endüstriyel 3D yazıcı için yüksek teknoloji imalat


Endüstrinin düşünce liderlerine göre, yüksek performanslı polimerlerle verimli çalışmayı sağlayan gelişmiş termal yönetim,
 üçüncü nesil 3D yazıcıların temelini oluşturuyor. Zortrax Endureal LPD Plus 3D yazıcıdaki filamentlerin sıcaklığı,
3D baskılı parçaların en yüksek hassasiyetini ve mümkün olan en iyi mekanik
özelliklerini elde etmek için işlemenin her aşamasında sıkı bir şekilde kontrol edilir.
 Yüksek sıcaklık ekstrüder
 Gelişmiş bir ekstrüder, zorlu   filamentlerin işlenmesini   desteklemek  için 480 ° C'ye kadar   yüksek sıcaklıklarda çalışabilir.
 Isıtmalı baskı odası
 Yüksek sıcaklıktaki malzemeler için   en iyi termal koşulları sağlamak için   baskı odasındaki sıcaklık 200 ° C'ye   kadar ulaşabilir.
 Isıtmalı yapı platformu
 Modellere uygun stabiliteyi sağlamak   için 220 ° C'ye kadar sıcaklıkları   destekleyen bir yapı platformu.
 Otomatik tavlama
 Endureal, yüksek sıcaklıktaki   malzemelerin en yüksek mekanik   özelliklerini elde etmek için baskıdan   sonra gerçekleştirilebilen otomatik   bir tavlama işlevine sahiptir.
 Gelişmiş termal koruma
 Kesintisiz filaman iletimi sağlamak   için termal olarak korumalı ekstrüder   bölmesi her zaman düşük     sıcaklıklarda tutulur.
 Isıtılmış filament bölmesi
 Filamentler, Endureal'in birlikte   çalışmak üzere tasarlandığı hem   yüksek performanslı hem de standart   polimerler için optimum sıcaklıkta   güvenli, kapalı bir ortamda saklanır.

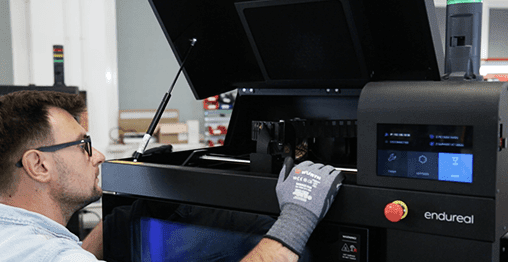

 Bakım kolaylaştırıldı
 Zortrax Endureal'deki temel   bileşenler, Bakım Kitinde sağlanan   aletlerin ve parçaların kullanılmasıyla   garantiyi geçersiz kılmaksızın yerinde   kolayca muhafaza edilecek ve   sabitlenecek şekilde tasarlanmıştır.
Endüstriyel güvenlik sistemleri
Zortrax Endureal, yüksek teknolojili üretim ve ürün geliştirme projelerinde sorunsuz çalışmayı
 garanti etmek için gerçek zamanlı olarak çalışan 30'dan fazla yerleşik sensöre sahiptir.
Karartma Tepki Sistemi
Bir elektrik kesintisi tespit edildiğinde Endureal, baskı kafasının tam konumunu kaydetmek için yerleşik kapasitörlerde depolanan enerjiyi kullanır. Bu şekilde, güç tekrar açıldığında baskı aynı noktadan devam ettirilebilir.
Gelişmiş filament sensörleri
Filament sıkıştığında veya bittiğinde olayları algılamak için her zaman ayrı sensörler çalışır. Yazıcı ayrıca, baskı işlemini tamamlamak için yeterli malzeme olup olmadığını belirlemek için filaman makaralarının ağırlığını da izler.



İzlenen baskı ilerlemesi
Endureal'in baskı odasına yerleştirilen ısıya dayanıklı bir kamera ile baskı ilerlemesi uzaktan izlenebilir. Kamera, canlı video akışı yapabilir ve zorlu koşullarda çalışacak şekilde tasarlanmıştır.

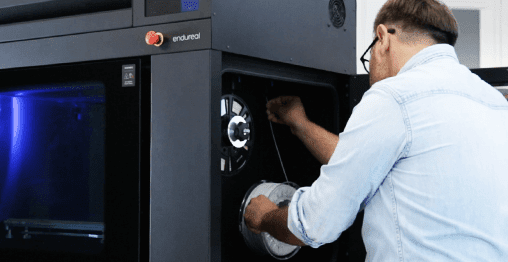

Kontrollü filament bölmesi
Filamentlerin bölmesi, malzeme makaralarını saklamak için en uygun ortamı yaratır. Nemi yüksek derecede higroskopik malzemeler için uygun seviyelere düşürmekten sorumlu bir nem emici ile donatılmıştır.



Kontrol altında performans
Çok çeşitli sensörler, Zortrax Endureal'in her zaman mümkün olan en iyi performansı sunmasını sağlar.
Sıcaklık sensörleri, aşırı ısınmayı önlemek için önemli bileşenlerin sıcaklığını sürekli olarak ölçer.
Kapasitif sensörler, kalibrasyonun yerinde olmasını sağlamak için yapı platformu ve nozulların göreceli konumunu ölçer.
Mekanik parça olmadan çalışan optik sensörler, ekstrüderin tüm eksenlerde hassas konumlandırılmasını sağlar.
Fan durdurma sensörleri, yeterli soğutmayı sağlamak için fanların bağlantısı kesildiğinde veya arızalandığında hemen algılar.
Ekstrüder sensörleri, sorunsuz çalışmayı sağlamak için ekstrüderdeki bir kopukluğu veya arızayı algılar.

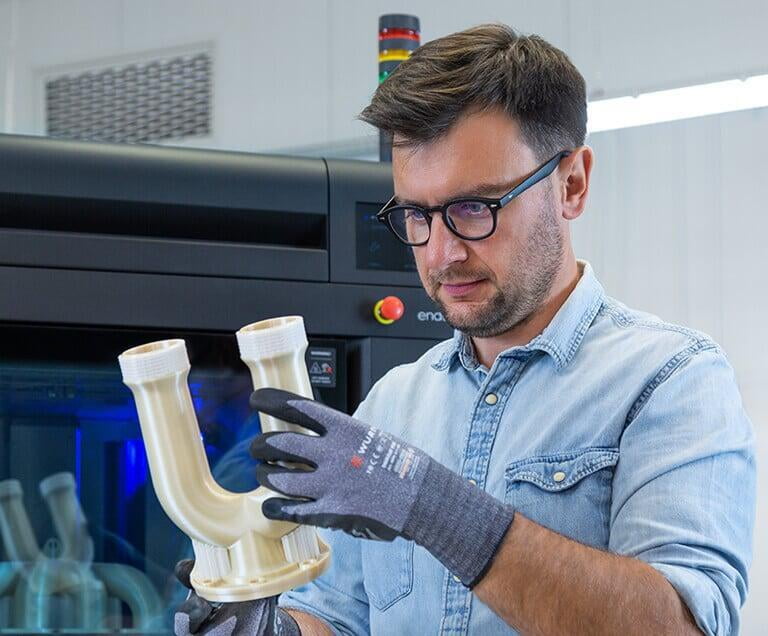

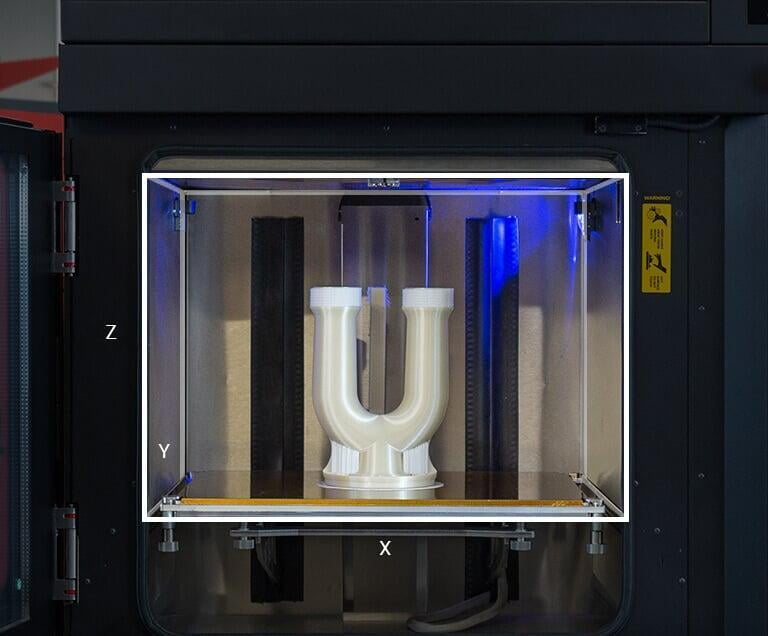

Endüstriyel yapı hacmi


400 x 300 x 300 mm ölçülerindeki yapı hacmi, tam boyutlu
yapısal endüstriyel bileşenleri barındıracak kadar büyüktür.
 Çözünür destek baskı kabiliyeti nedeniyle, yapı hacminin çoğu
 modelleri birbiri üzerine düzenlenmiş partiler halinde
 istifleyerek kullanılabilir.
                             Yükseklik (Z)                 Genişlik (X)                   Derinlik (Y)

                               300 mm                        400 mm                        300 mm

                                11,8 inç                          15.7 inç                          11,8 inç

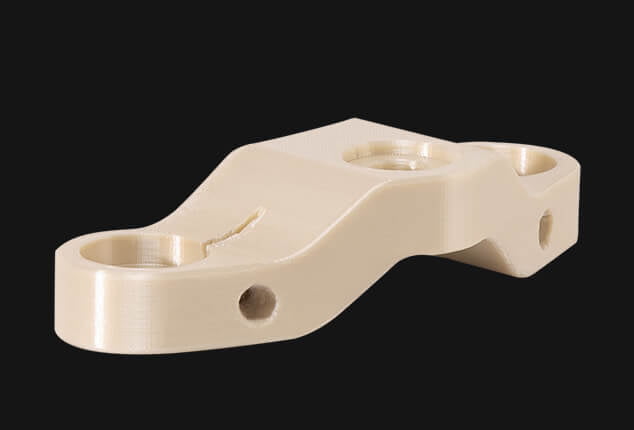

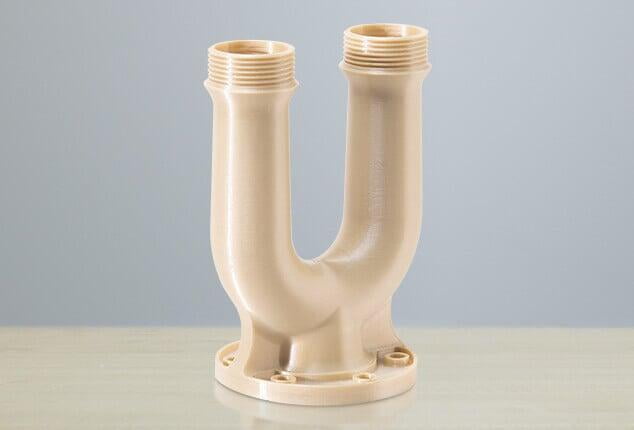

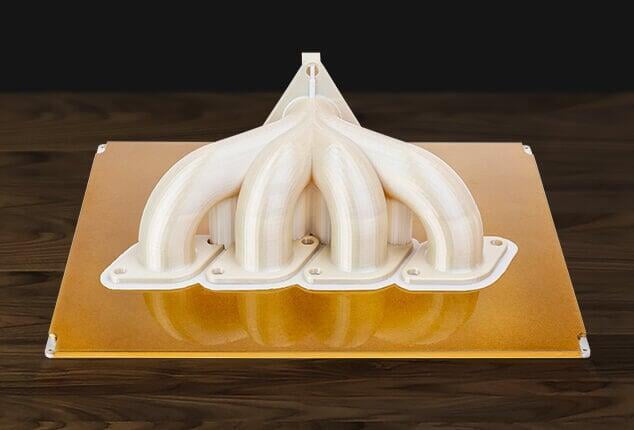

Z-PEI 9085 alev geciktirici, havacılık sınıfı polimer


Dayanıklı bir polieterimid karışımına dayanan Z-PEI 9085, alüminyum 6061 ile karşılaştırılabilir bir güç-ağırlık oranına ve çok daha iyi termal şok direncine sahiptir.
Malzeme, öncelikle havacılık ve otomotiv mühendisliği uygulamaları için tasarlanmıştır.

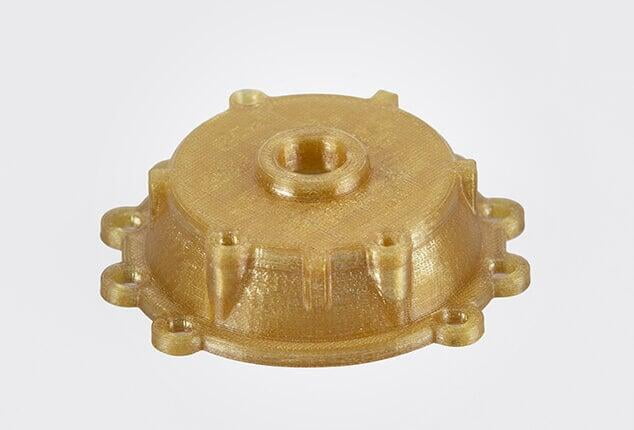

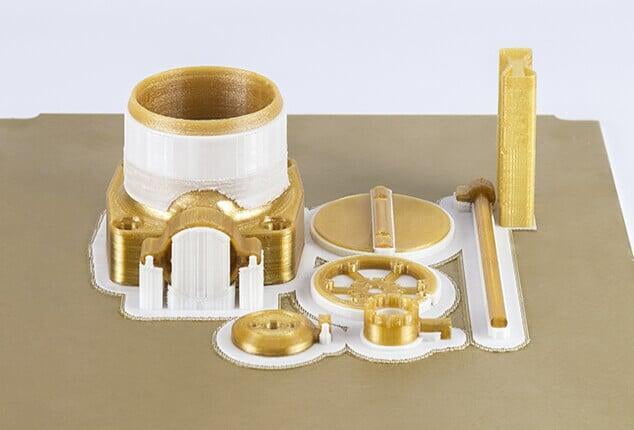

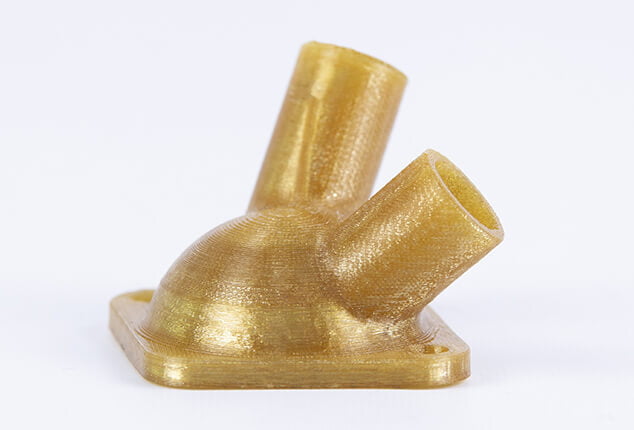

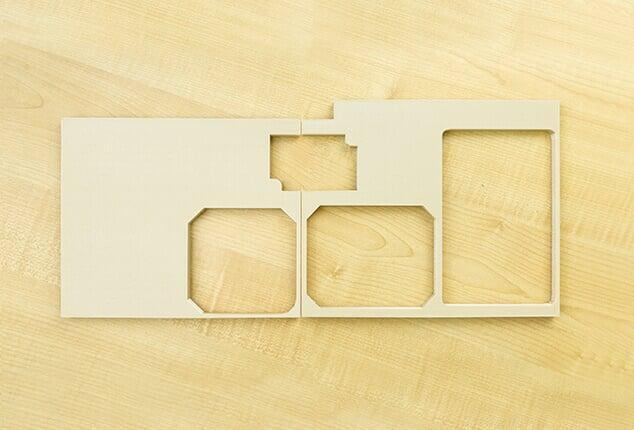

Z-PEI 1010 sağlam, termal olarak kararlı endüstriyel malzeme


Z-PEI 1010, Z-PEI 9085 ile aynı polieterimid ailesine aittir, ancak daha yüksek sertliğe, daha yüksek Isı Sapma Sıcaklığına ve daha geniş kimyasal dirence sahiptir.
 Bu filament, kimya endüstrisi, otomotiv ve seri üretim senaryolarına yöneliktir.

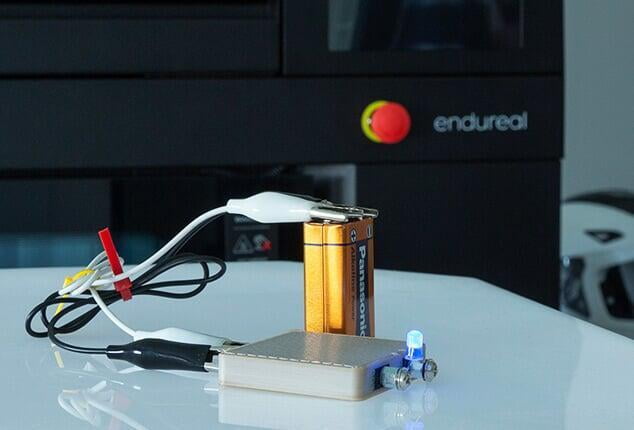

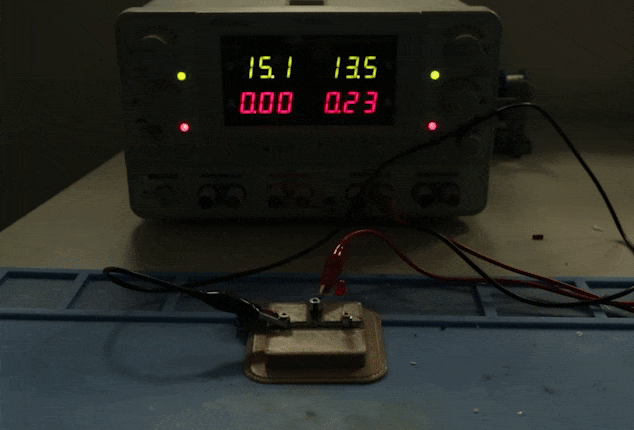

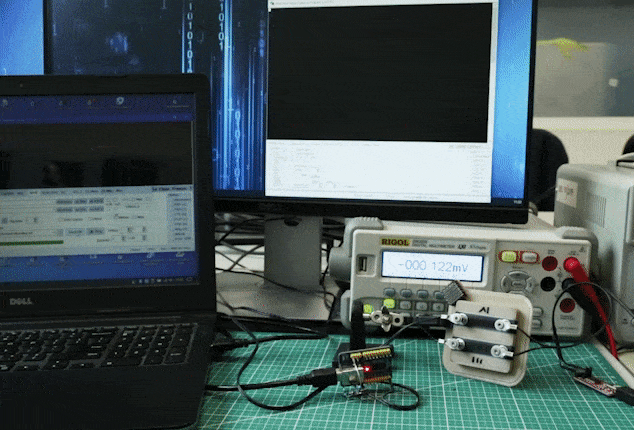

Son Teknoloji Araştırma Platformu


Zortrax Endureal'in yeteneklerini daha da genişletmek için sürekli çalışıyoruz. Bu 3D yazıcı,
Avrupa Uzay Ajansı'nın desteğiyle yaptığımız gibi çok sayıda ortak araştırma projesinde kullanılıyor.

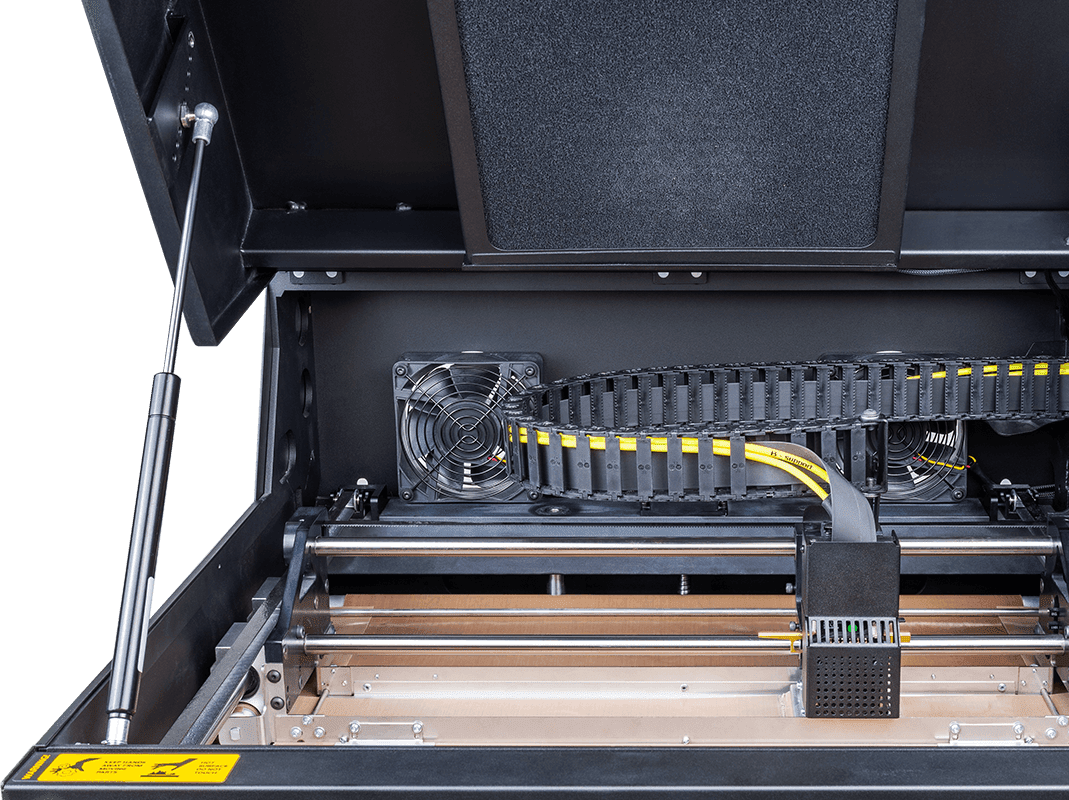

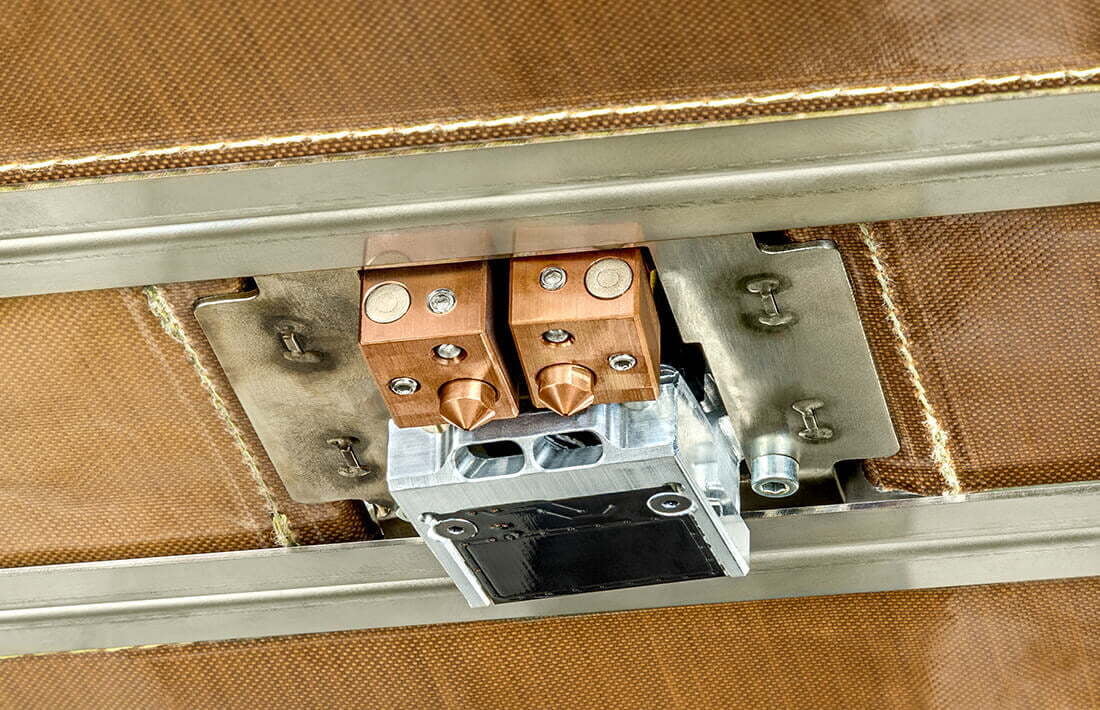

Endüstriyel çift ​​ekstrüzyon


Endureal, özel olarak ayrılmış bir destek malzemesi ile yüksek sıcaklıktaki filamentleri basabilen
 gelişmiş bir çift ekstrüzyon sistemine sahiptir. Ekstrüder bileşenleri ve kabloları, mümkün olan
 en düşük termal iletkenliği elde etmek için elastik, nano-gözenekli bir yalıtkanla ana bölmeden
 termal olarak korunur. Zorlu malzemeleri işlemek için tasarlanan Endureal, Z-ULTRAT Plus gibi
 çok çeşitli uygun maliyetli filamentlerle de çalışabilir. Yazıcı hem tekli hem de ikili ekstrüzyon
 modlarını destekler.

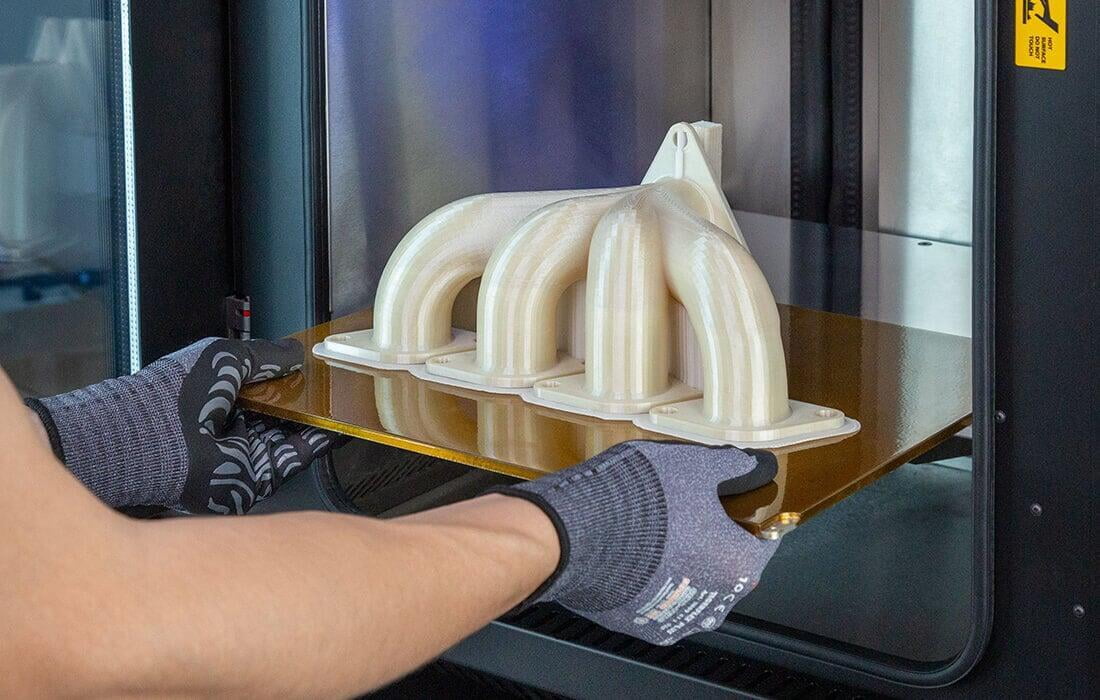

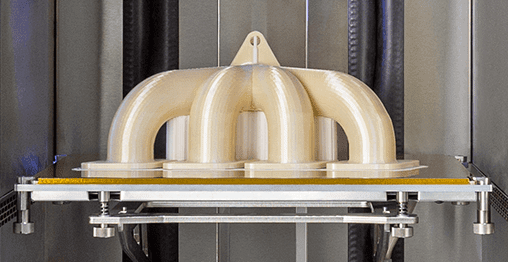

Isıtmalı alüminyum yapı platformu


Endureal, yüksek performanslı polimerlerin uygun şekilde yapışmasını sağlamak
için bir PEI plakası ile kaplı alüminyum yapı platformu ile donatılmıştır.
Platform 220 ° C'ye kadar ısıtılabilir.
Entegre prototipleme


Zortrax Endureal tarafından desteklenen geniş malzeme yelpazesi, tek bir üretim cihazı kullanarak erken düşük maliyetli prototiplerden son yüksek performanslı parçaya geçmeyi mümkün kılar.

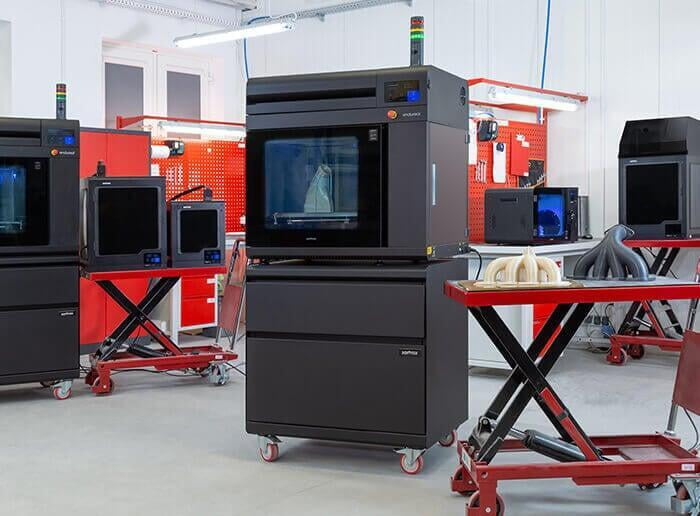

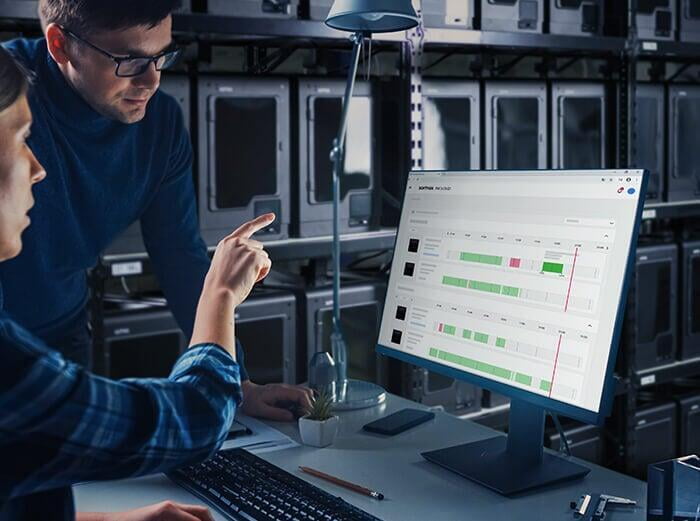

Modüler üretim mimarisi


Endureal'in de dahil olduğu Zortrax ürünleri, yüksek oranda ölçeklenebilir, modüler sistemlerde birlikte çalışabilir. Endureal'in ana amacı kritik bileşenleri çok gelişmiş malzemelerden basmak olsa da, erken prototip oluşturma görevleri, M Series Plus veya M300 Dual gibi az bakım gerektiren masaüstü 3D yazıcı kümelerine kolayca devredilebilir.

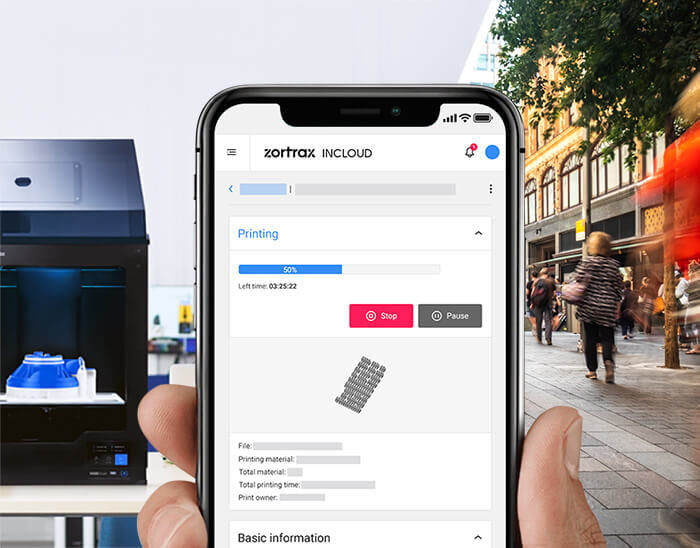

Bulut tabanlı yönetim

Ağa bağlı tüm Zortrax 3D yazıcılar ve bunların çalıştırılmasından sorumlu personel, Zortrax inCloud 3D baskı yönetimi hizmeti ile uzaktan yönetilebilir. Professional ve Enterprise inCloud abonelik planları, kişilerin atanmış 3B yazıcılarla ekipler halinde düzenlenmesini sağlar. İnsan ve 3D baskı kaynaklarının nasıl kullanıldığına ilişkin veriler, düzgün aralıklarla yerleştirilmiş panellerde toplanır.

Endüstriyel üretimde iş akışı


Adım 1: İlk tasarım
CAD yazılımında yüksek performanslı bir parça tasarlanmıştır.


Adım 2: Konsept modeller
Konsept modeller düşük maliyetli malzemelerle basılmıştır.


4. Adım: İşlem sonrası
Malzemenin hedef özelliklerini elde etmek için
 tavlama gibi işlem sonrası teknikler uygulanır.


3. Adım: Ön değerlendirme
Ön değerlendirme için konsept modeller kullanılır.


Sınırsız ölçeklenebilirlik


Zortrax endüstriyel sistemleri, ek entegrasyon maliyetlerine neden olmadan her zaman yeni cihazların eklenebileceği şekilde tasarlanmıştır. Bir kuruluşun üretim hacmini artırması gerektiğinde, yüksek teknoloji uygulamaları için daha fazla Endureal 3D yazıcı veya işlem sonrası yeteneklerini genişletmek için daha fazla Apoller cihazı gerektiğinde, daha fazla uygun maliyetli M Serisi makine kümesini hızlı bir şekilde kurmak mümkündür.
Maliyetsiz esneklik

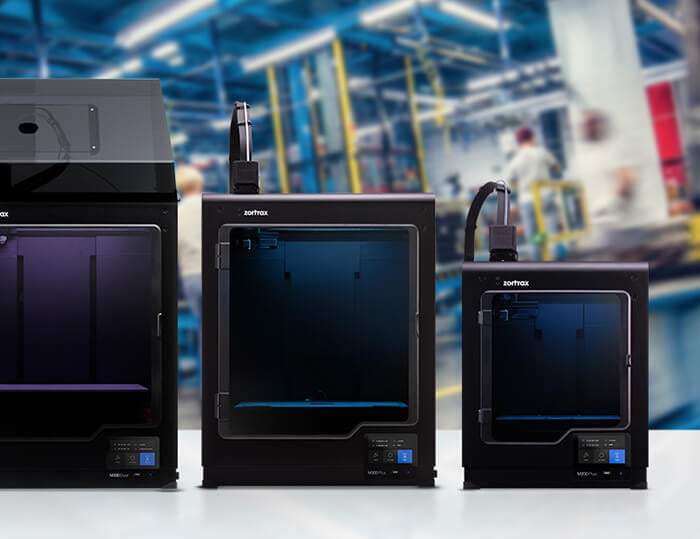

Bir grup M Serisi makine tarafından desteklenen Endureal 3D yazıcıdan ve Apoller son işlem cihazlarından oluşan bir Zortrax endüstriyel sistemi, ücretsiz, anında ayarlamalar için bol miktarda alan bırakır. Endureal 3D yazıcılarda hedef malzemelerden nihai parçaların basıldığı aşamaya ulaşan projeler bile, Zortrax inCloud'da birkaç tıklama ile M Serisi makinelerde ilk prototiplemeye hızlı bir şekilde geri döndürülebilir.

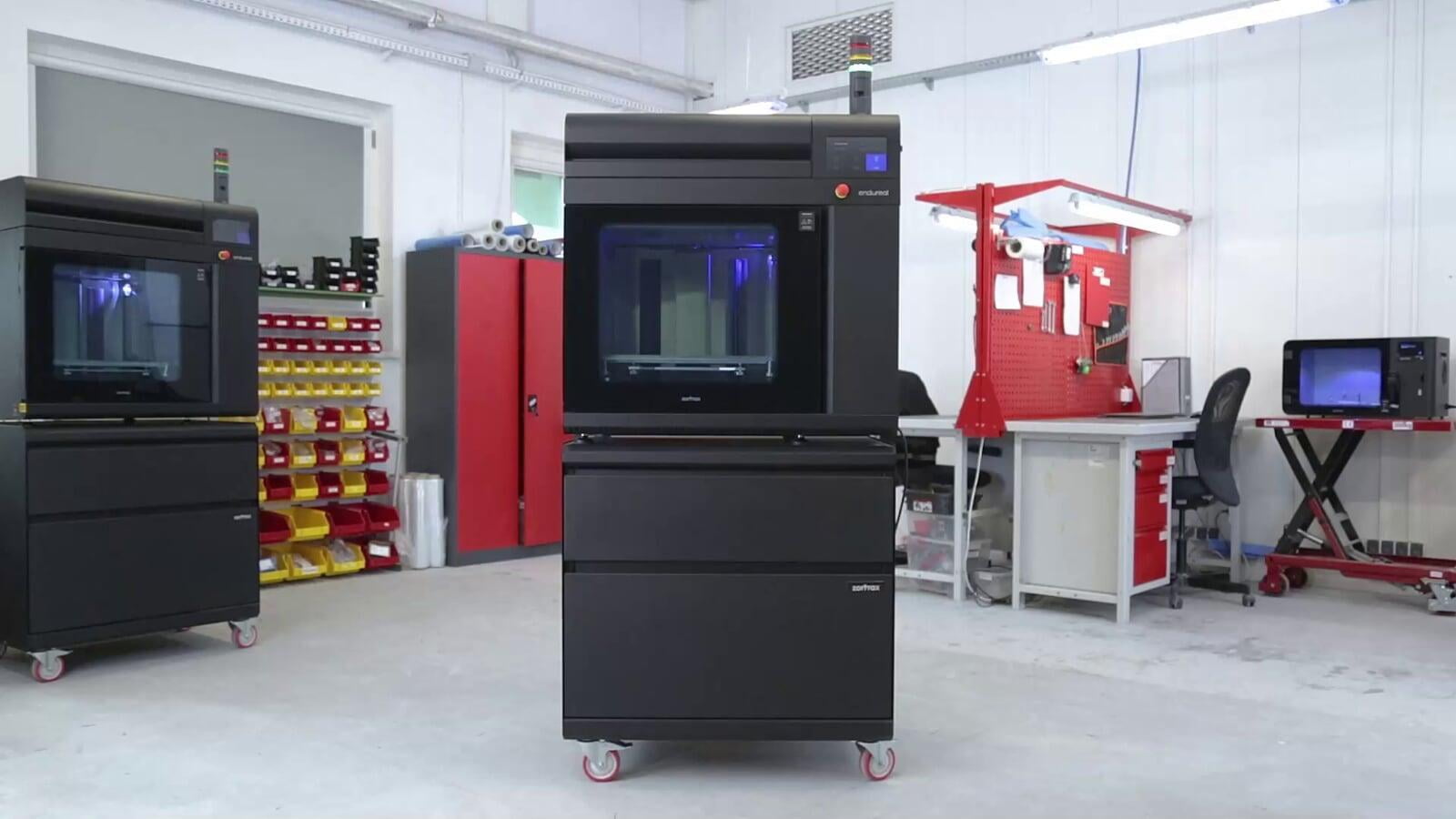

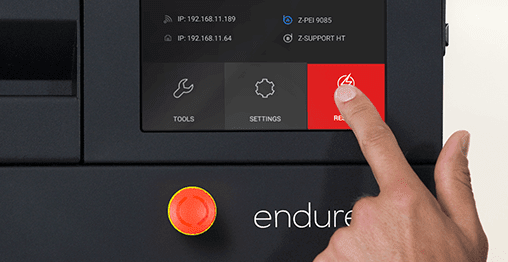

Uygulaması ve çalıştırması kolay

Tam teşekküllü bir endüstriyel makine olan Endureal, Zortrax masaüstü sınıfı 3B cihazlar

 kadar kolay uygulanabilir. Her ayrılmış filaman için önceden tanımlanmış dikkatlice

ayarlanmış ayarlara sahip sezgisel kullanıcı arayüzü ve yazılım, Endureal'i ilk günden

 itibaren tam kapasitede çalışmaya hazır hale getirir. Hızlı ve verimli kurum içi bakım için

 gerekli olan her şeyi içeren iş sürekliliği kiti sayesinde uygulama kolaylığı, yazıcının

 çalıştırılmasına kadar uzanır.

Zortrax Endureal için Özellikler

CİHAZ

 Hacim oluştur400 x 300 x 300 mm (15,7 x 11,8 x 11,8 inç) *
 Meme Çapı
0,4 mm (0,016 inç)
 Ekstrüder
Çift Malzeme
 Ekstrüder Soğutma SistemiEkstrüderi soğutan iki fan, baskıyı soğutan radyal fan
 Hotend
Yüksek sıcaklık ikili hotend **
 Platform
Isıtılmış; PEI ile kaplanmış alüminyum levha
 Malzeme Bitişi 2 x mekanik durdurucu, 2 x malzeme ağırlığı sensörü
 Bağlantı
Wi-Fi, Ethernet, USB
 İşletim sistemi Android
 İşlemci
Dört çekirdekli
 Dokunmatik Ekran7 "IPS 1024 x 600
 KameraEvet

ELEKTRİKSEL

AC Girişi
120 V ~ 13 A 50/60 Hz
200-240 V ~ 9,5 A 50/60 Hz
Maksimum güç tüketimi
120 V - 1600 W
200-240 V - 2300 W

YAZILIM

Yazılım Paketi
Z-SUITE
Desteklenen Dosya Türleri
.stl, .obj, .dxf, .3mf, .ply
Desteklenen İşletim Sistemleri
Mac OS Mojave * / Windows 7 ve daha yeni sürümler

KUTUDA

 3D yazıcı, Z-SUITE, Başlangıç ​​Kiti, Bakım Kiti, model malzemesi makarası, destek malzemesi makarası, yüksek sıcaklıklı model malzeme makarası, yüksek sıcaklık destek malzemesi makarası, USB bellek çubuğu.

Bakım Kiti içeriği: malzeme uç kısmı (2 adet), ekstrüder filament dişlisi (2 adet), ekstrüder, filtre seti (karbon ve HEPA) (2 adet), PEI plakası (2 adet), yüksek sıcaklıklı hotend modülü ( 2 adet), ekstruder kablosu.

BASKI

TeknolojiLPD Plus (Layer Plastic Deposition Plus), erimiş termoplastikleri ayrılıp çözülebilen destek yapılarıyla biriktiren ileri teknoloji
 Katman Çözünürlüğü
200-250 mikron (0,4 mm nozul için)
Minumum Duvar Kalınlığı
450 mikron (0,4 mm nozul için)
Platform Tesviye
Platform noktalarının yüksekliğinin otomatik ölçümü

SICAKLIK

Maksimum baskı sıcaklığı (ekstrüder)
480 ° C (896 ° F)
 Maksimum Platform Sıcaklığı220 ° C (428 ° F)
Maksimum yapı odası sıcaklığı
200 ° C (392 ° F)
Ortam Çalışma Sıcaklığı
17-30 ° C (63-86 ° F)
Depolama Sıcaklığı
0-35 ° C (32 - 95 ° F)

FİLAMENTLER

Tek ekstrüzyon için tahsis edilmiştir
Z-PEI 9085, Z-ULTRAT Plus
Çift ekstrüzyon için adanmıştır
Z-PEI 1010, Z-PEI 9085, Z-ULTRAT Plus, Z-SUPPORT High-Temp (ayrılık), Z-SUPPORT ATP (Z-SUPPORT ATP Activator ile çözünür)
 Dış malzemeler
PEI 9085, PEI 1010 ve ABS bazlı filamentler için mevcut baskı profilleri
 Destek
Mekanik olarak çıkarılmış - modelle aynı malzemeyle basılmıştır;
Breakaway - modelden farklı bir malzeme ile basılmıştır;
Çözünür - modelden farklı bir malzeme ile basılmıştır
Filament kabı
Biriktirme
Filament Çapı
1,75 mm (0,069 inç)
                                           * Çift ekstrüzyon modunda projenin boyutları X ekseninde 390 mm'yi (15,35 inç) ve / veya Y ekseninde 290 mm'yi geçemez.
                                           ** Kullandığınız her yüksek sıcaklıklı malzeme türü ile ayrı bir yüksek sıcaklıklı sıcak uç modülü kullanmayı unutmayın.
                                          *** macOS Big Sur'un piyasaya sürülmesinden bu yana, Z-SUITE'in bu sistemde mümkün olan en iyi çalışmasını ve gelecekteki tüm güncellemelerini geliştiriyoruz.
                                          Mevcut sürüm tamamen işlevseldir, ancak küçük hatalar meydana gelebilir.
Zortrax Endureal


  • LPD Plus çift ekstrüzyon teknolojisinde çalışır
  • 265x265x300 mm çalışma alanına sahiptir
  • Wi-Fi, USB ve Ethernet bağlantısı vardır
  • Karartma yanıt sistemine sahiptir
  • Kapasitif yer değiştirme sensörlü bir yapı platformu kalibre eder
  • Çeşitli yapı platformlarıyla uyumlu
  • Tek ve çift ekstrüzyon modlarını destekler
  • Üçüncü taraf filamentlerle çalışır
