RADAN
Modül ile yuvaların optimize edilmesi, hammadde yapraklarının sayısını bir yılda yüzde sekiz azaltabilir.
Kurulum sayfaları artık otomatik olarak oluşturulabilir ve her makineye gönderilebilir, bu da 80 adede kadar yuva oluşturduğunuz ortalama bir günde yaklaşık 50 dakika tasarruf sağlar. İşin NC kodu makineye ve kurulum sayfası operatöre gider.
- Parçaların hangi siparişe ait olduğu ile ilgili ayrıntıları içeren sipariş ve iş numaralarını içe aktarma yeteneği, böylece montaj için bir arada tutulabilirler. Her şey doğrudan atölyeden takip edilebilir. Bu, CSV içe aktarma yoluyla veya multinesterdeki verileri manuel olarak değiştirip görüntüleyerek gerçekleştirilir.
- Artık tek tek şekilleri, boyutları veya malzemeleri dikkate almaya gerek kalmadan tam bir montajdan otomatik olarak üretime başlamak mümkündür. Her şey montajdan, sipariş ve iş numaralarıyla birlikte doğrudan yerleştirme motoruna otomatik olarak hesaplanır.
- Stoktan veya satın alınması gereken bir iş için hangi malzemelerin gerekli olduğunu ayrıntılı olarak gösteren yeni bir Tüp Satın Alma Raporu eklendi.
Yeni bir seçenek, otomatik sıralama sırasında çarpışma kontrolünü iyileştirir. Oluk açma gibi uzun, ince parçaları bükerken özellikle değerlidir.
RADAN DESİGNER (TASARIMCI)

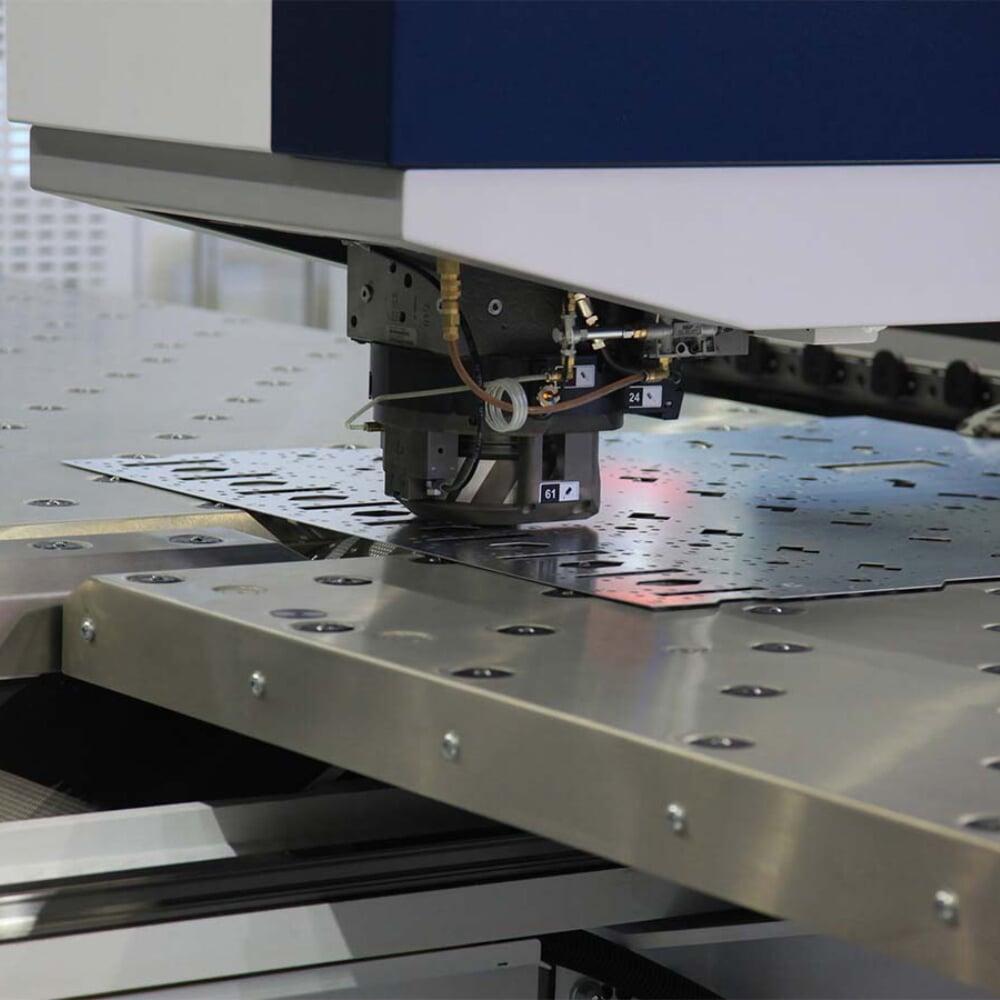

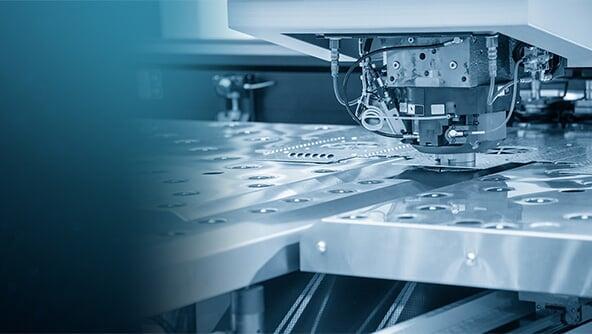

RADAN ESSENTİAL PUNCH
RADAN RADPUNCH

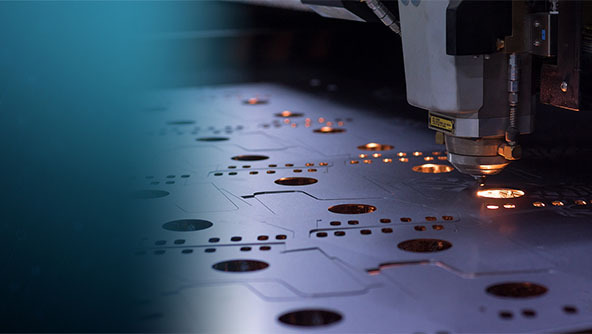

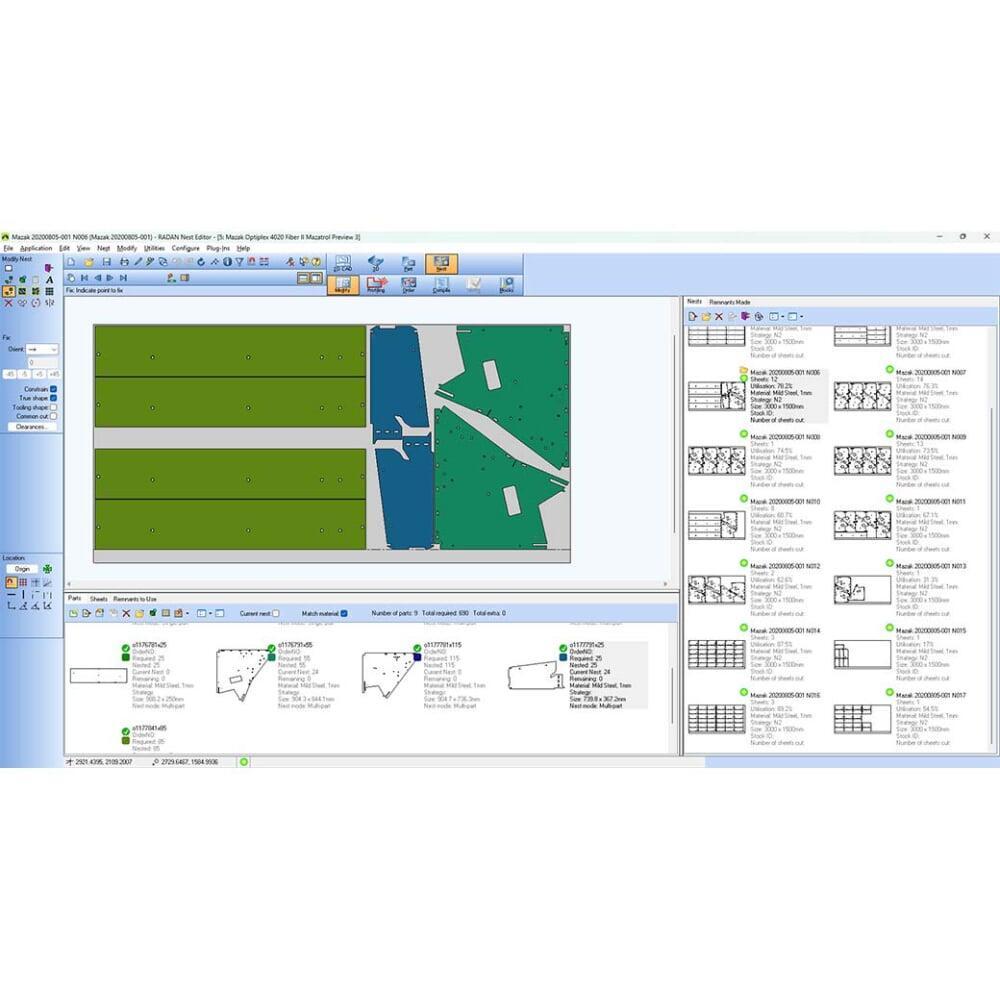

RADAN RADNEST

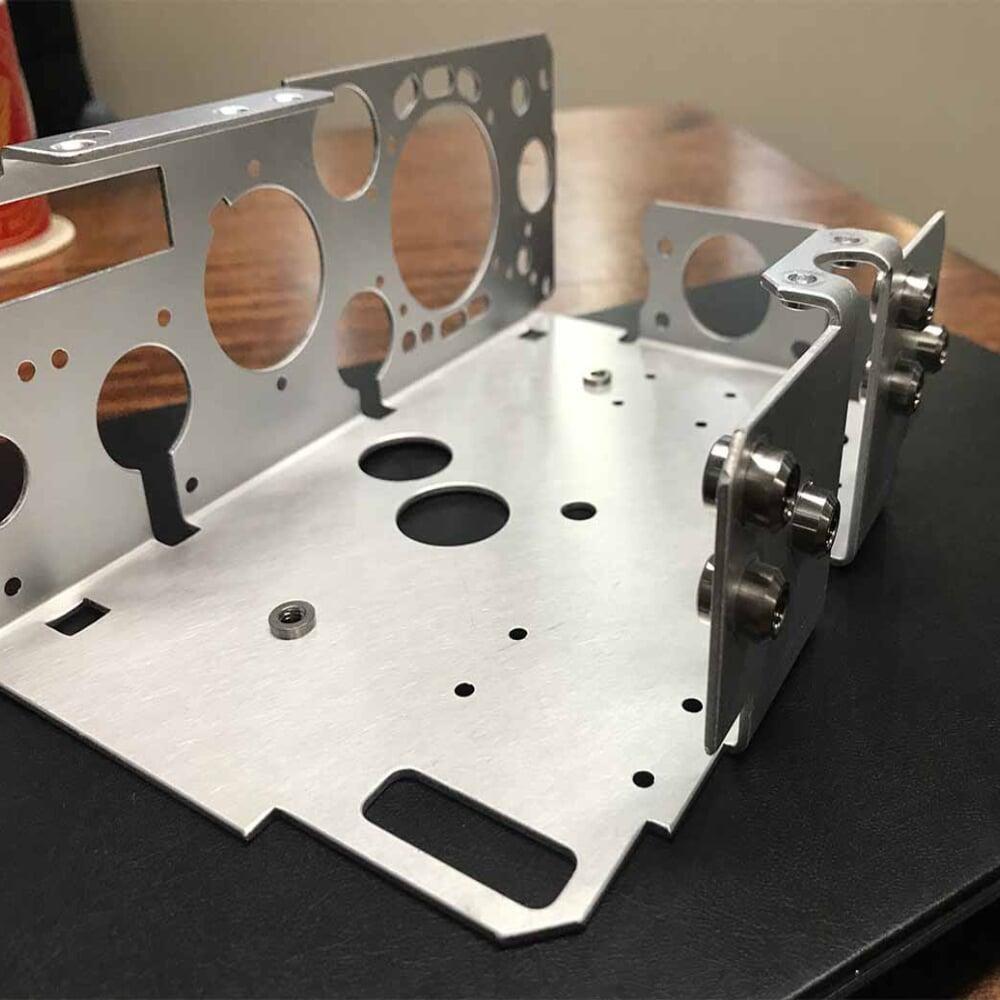

RADAN RADRAFT
- Tam özellikli 2D çizim paketi
- Çok hızlı ve kullanımı kolay
- Kompakt ancak tam özellikli grafik kullanıcı arayüzü
- Parametrik mühendislik profilleri kitaplığı ile birlikte verilir
- DWG, DXF ve IGES aracılığıyla çizim alışverişi
- Parametrik boyutlandırma
- Parametrik ifadeler
- Otomatik profil iyileştirme
Radraft, tüm mühendislik çizim ihtiyaçlarınızı karşılayacak oldukça verimli bir araçtır. RADAN'daki diğer tüm 2D geometri görevleri için taslak oluşturma işlevselliğinin tam araç seti mevcuttur. İster bir çizim, ister RADAN3D'de bir sac levha profil, ister Radpunch veya Radprofile'da bir sac levha parçası olsun, Radraft geometri yapım araçlarının tam gücü mevcuttur. Radraft'ta sunulan standart araç seti eğitim gereksinimlerini azaltır, dağıtımı kolaylaştırır ve daha yüksek üretkenlik sağlar.
CAD sistemleri arasında veri aktarırken, hatların ve yayların bütünlüğü, özellikle bu verilerin sonraki üretimde kullanılması amaçlandığında önemlidir.
Kompakt kullanıcı arayüzü
Bu, Radraft'ı hızlı ve öğrenmesi kolay ve oldukça verimli bir çizim aracı yapar. Basit grafik simgeler, yeni veya seyrek kullanıcılara yardımcı olmak için hızlı araç ipuçlarının eklenmesiyle kullanıcıyı tüm çizim komutlarına yönlendirir. Çevrimiçi bir kılavuz ve bağlama duyarlı yardım ile desteklenen kullanıcılar, mümkün olan en kısa sürede kaliteli çizimler üreteceklerdir.
Radraft'ın Geometri Yardımcı Programı, geometri profillerini basitleştirebilir veya düzleştirebilir. Bazı dosya türleri karmaşık eğri veya yayları destekleyemez ve sonuç olarak bunları birçok çok kısa düz çizgi parçası kullanarak temsil eder. Bu tür profillerle çalışmak zor olabilir ve imalat sürecinde takım uygulamaya çalışırken sorunlara neden olabilir.
Otomatik Yatay, Dikey ve nokta yakalama, diğerlerinin yanı sıra, kullanıcının geometri oluştururken hızlı ancak son derece hassas olmasını sağlar. Ek olarak, orta fare Zoom, Pan ve Redraw bir araya gelerek Radraft'ı verimli ve oldukça üretken bir çizim aracı haline getirir.
Standart notlar, aynı çizim üzerinde daha sonra tekrar kullanılmak üzere sembol olarak kaydedilebilir veya birden fazla çizimde kullanılabilir. Radpunch, Radprofile ile birlikte profil kesmede veya RADAN3D ile birlikte 3D modellemede kullanılmak üzere metin tekrar çizgilere ve yaylara dönüştürülebilir.
Özellikler, çizimler ve parçalar hakkında belirli bilgileri tutacak şekilde özelleştirilebilir ve gerekirse çizim ofisi genelinde tutarlılık sağlanarak zorunlu hale getirilebilir.
Radraft, kullanıcının sadece bir boyut değerini düzenleyerek çizimleri ve geometriyi değiştirmesine olanak tanıyan tam parametrik boyutlar sunar. Bu tesis, düzenleme sürecini önemli ölçüde hızlandırabilir.

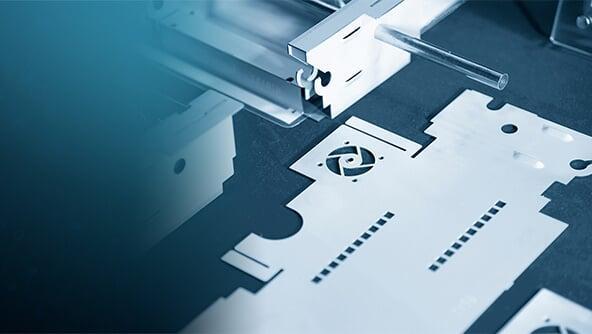

RADAN 3D
Bir bakışta özellikler:
Kullanıcı tanımlı bükülme payları
Malzeme kalınlığı dahil esnek tasarım değişiklikleri
Otomatik, ilişkisel çizim yükseklikleri
Çizim yüksekliklerinde ve düz boşluklarda ilişkili 2D boyutlandırma
RADAN'ın entegre bir bileşeni
Bükme toleransları gibi açılma parametreleri, geometriden bağımsız olarak kontrol edilebilir ve üretimde kullanılacak gerçek bükme makinelerine ve takımlara dayalı doğru bir geliştirme sağlar. Bu, daha doğru düz boşluklara, daha doğru katlamaya ve nihayetinde daha yüksek kaliteli bir ürüne yol açar.
- Özel sac metal montaj tasarımı
- Tasarım hataları ortadan kalktı
- İçe aktarılan modellerde bile doğru otomatik açma
- Artan üretim esnekliği
- İsteğe bağlı geometri iyileştirme ile yüksek kaliteli veri içe aktarma
- Yüksek verimlilik
Sac Levha Açma
Açıcı, kesişen silindirler gibi modelleri düzleştirebilir ve gelişmiş şekilde karmaşık profiller oluşturabilir. Mevcut kesme öğelerinin tipik olarak çizgiler ve yaylar olduğu CNC makinelerinde bu tür şekilleri verimli bir şekilde üretmek için yazılım, bu karmaşık profilleri otomatik olarak bir dizi çizgi ve yay elemanına çevirebilir. İşlem, parçayı gerekli hassasiyete getirmek için gerekli minimum sayıda geometri oluşturmak için tasarlanmıştır. Faydası daha kısa programlar ve daha kaliteli parçalardır.
Entegre CAD / CAM
Araç detaylandırma
RADAN 3D'deki benzersiz çoklu görünüm özelliği, kullanıcıya 2D ortografik görünümleri 3D modele dönüştürme yeteneği sunar.
Basitçe mevcut bir 2D çizimden profilleri çıkarın veya bir nesnenin 2 veya daha fazla 2D görünümünü çizin, düğmesine basın ve RADAN3D bu görünümleri 3D modele dönüştürecektir. 2B'den 3B'ye geçmenin gerçekten en hızlı ve en basit yolu.
- Doğru ve esnek 3D tasarım sağlamak için, RADAN aşağıdaki temel özelliklere sahiptir:
- Parametre odaklı tasarım
- Otomatik dirsek ekleme
- Örtüşmeler veya "hava geçirmez" köşeler ile gelişmiş köşe işleme
- Karmaşık köşeleri birleştirmek için yüz işlevini birleştirin
- Kullanıcı tanımlı karışım ödenekleri
RADAN 3D, kullanımı kolay bir 3D tasarım aracıdır. Sac levha parçaların ve montajların tasarımı için idealdir. Bununla birlikte, burada durması gerekmiyor, RADAN 3D, tüm 3D tasarım ve modelleme gereksinimlerinizi karşılayabilen çok yönlü bir 3D modelleme aracıdır.

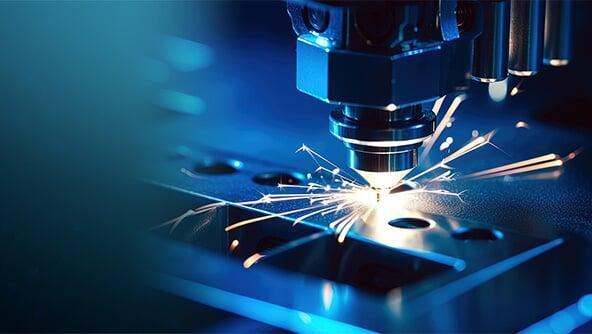

PROFİLİNG (PROFİL OLUŞTURMA)
Radm-ax, genel mühendislik, otomotiv ve havacılık endüstrileri için özel olarak geliştirilmiş, endüstri lideri 5 eksenli Lazer CAD CAM yazılımıdır.
Bir bakışta özellikler:
- Veri girişini sürükleyip bırakın
- DXF / DWG'nin toplu işlenmesi
- Akıllı sipariş girişleri - güvenliği en üst düzeye çıkarın / çalışma sürelerini azaltın
- Kafa güvenliğini koruyan otomatik tehlike önleme
- Bileşenlerin ve hurdaların akıllı etiketlenmesi
- Köprü kesimi - daha az maliyet / zaman
- Otomatik ortak hat kesimi
- Otomatik kalıntılar, sac hurdaya çıkarma ve kesimler
- Kullanıcı tanımlı raporları içeren proje yerleştirme
- Grafik program doğrulama

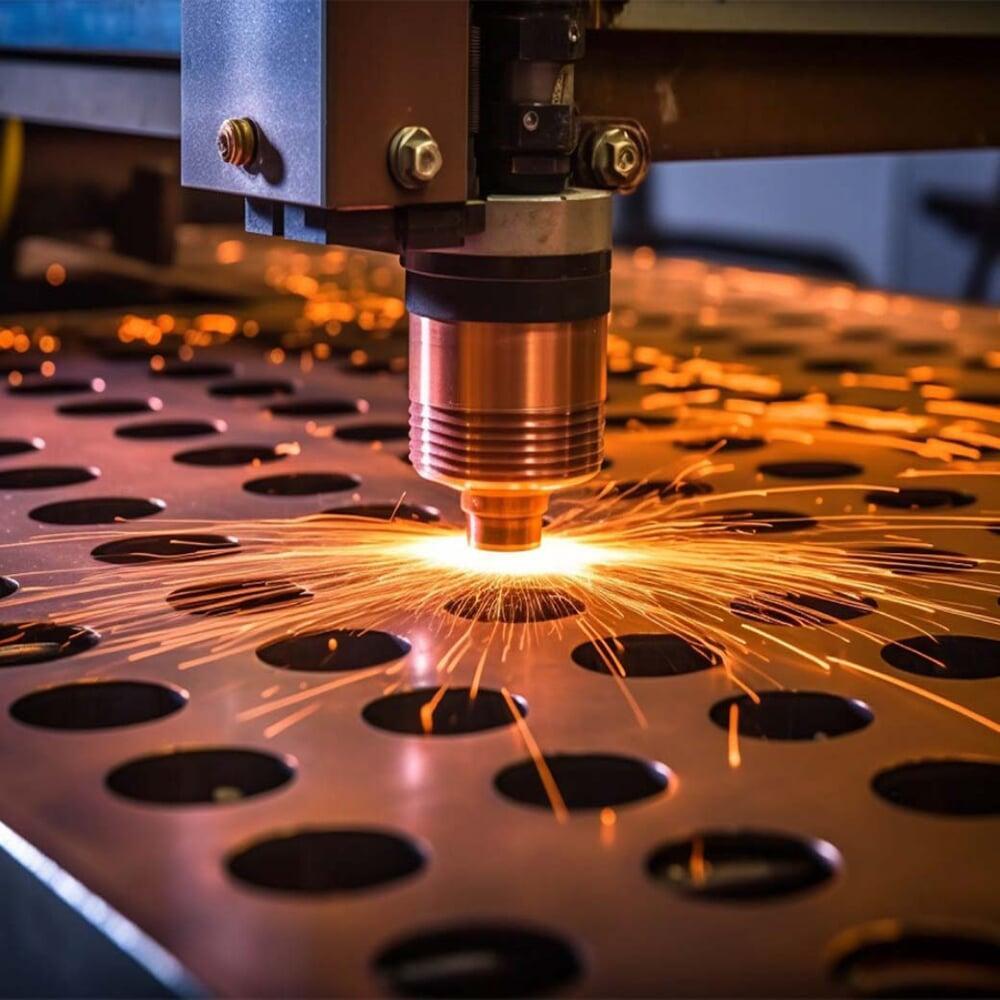

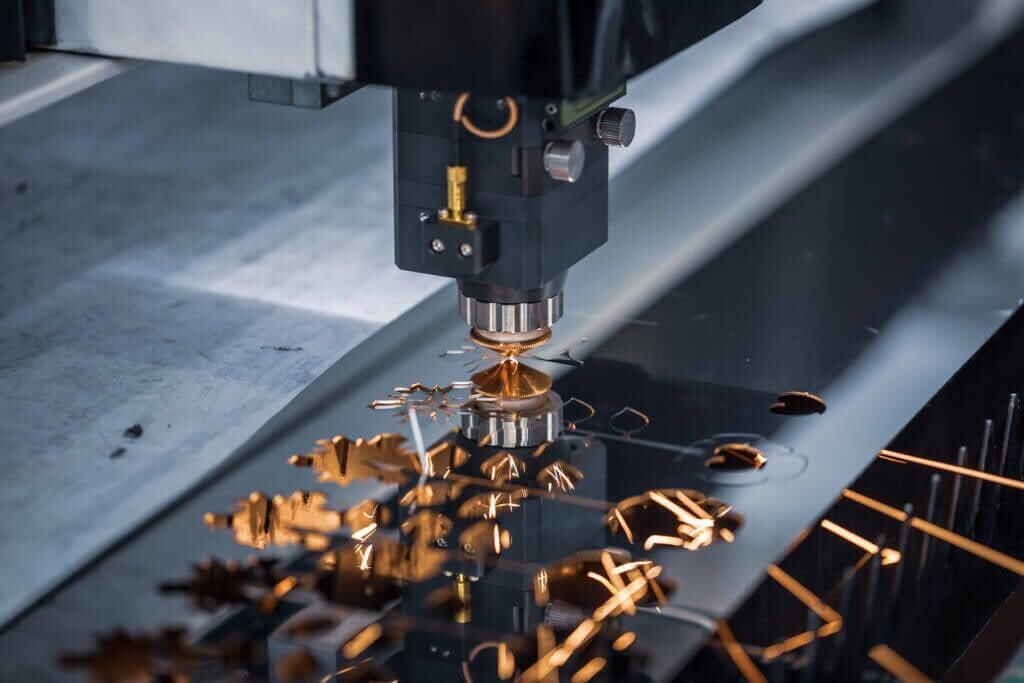

RADAN RADPROFİLE
Bir bakışta özellikler:
- Veri girişini sürükleyip bırakın
- DXF / DWG'nin toplu işlenmesi
- Akıllı sipariş girişleri - güvenliği en üst düzeye çıkarın / çalışma sürelerini azaltın
- Kafa güvenliğini koruyan otomatik tehlike önleme
- Bileşenlerin ve hurdaların akıllı etiketlenmesi
- Köprü kesimi - daha az maliyet / zaman
- Otomatik ortak hat kesimi
- Otomatik kalıntılar, sac hurdaya çıkarma ve kesimler
- Kullanıcı tanımlı raporları içeren proje yerleştirme
- Grafik program doğrulama
- Parçalar veya yuvalar için hızlı tahminler
- Net basit simgelerle basit sezgisel arayüz
- Daha kısa teslim süreleri ve artan üretim esnekliği
Radprofile, bir operatörün değişikliğin gerekli olduğu noktada programlama sürecine atlamasını sağlar; ancak tüm programlama sürecinin tekrarlanmasını gerektirmez.
Bir takım tezgahı, sadece onu çalıştıran yazılım kadar etkilidir, bu nedenle, takım tezgahınıza ve kontrolörünüze uyması için her Radprofile son işlemcisini kişisel olarak kurarız. Kontrol edeceği şey üretim verimliliğinizdir, bu yüzden yazılımınız bizim için önemlidir.
COMBİNATİON (KOMBİNASYON)
Combi, hem zımba hem de profil teknolojilerini kullanan müşteriler için mükemmel bir çözümdür. Bağımsız zımba ve profil gereksinimlerini karşılamak ve ayrıca aralarında kesintisiz bir parça aktarımı sağlamak için tasarlanmıştır. Bu esnekliğe sahip olmak, müşterilerin üretim sürecini üretimlerine uyacak şekilde değiştirmelerine ve hatta üretim ortamındaki kapasite sorunlarını ortadan kaldırmalarına olanak tanır.
Combi ayrıca, zımba ve profil teknolojilerini kapsayan tek bir makine kullanan müşteriler için toplam bir çözüm sunar. Hem Radpunch hem de Radprofile'ın kapsamlı işlevselliği, mevcut ve gelecekteki zımba ve profil makineniz için tek bir çözümde bir araya getirilmiştir.
Bir Combi çözümüne sahip olmak, müşterilerin artık bir teknolojiden diğerine geçiş yapmak için pahalı programlama süresini kopyalamak zorunda kalmamasını sağlar.
Essential Combi, her iki teknolojiyi de içeren zımba, profil ve makineleri sürmek için RADAN tarafından geliştirilen makineden bağımsız bir üründür. Operatörlerinize teslim sürelerini azaltmak ve makinenizi verimli ve güvenli bir şekilde optimize etmek için ihtiyaç duydukları araçları sağlar.
- Veri girişini sürükleyip bırakın
- İyileştirme dahil DXF / DWG'nin toplu işlenmesi
- Otomatik takımlama / sıralama
- Otomatik parça çıkarma
- Grafik program doğrulama
- Tek parçalı gerçek şekilli yerleştirme
- Kullanıcı tanımlı raporları içeren proje yerleştirme
- Otomatik ortak hat kesimi
- Otomatik kalıntılar, sac hurdaya çıkarma ve kesimler
- Açık, basit simgelerle basit sezgisel arayüz
- Makinelerin gelişmiş özelliklerini destekler
- Geliştirilmiş makine / takım verimliliği
- Daha kısa teslim süreleri ve artan üretim

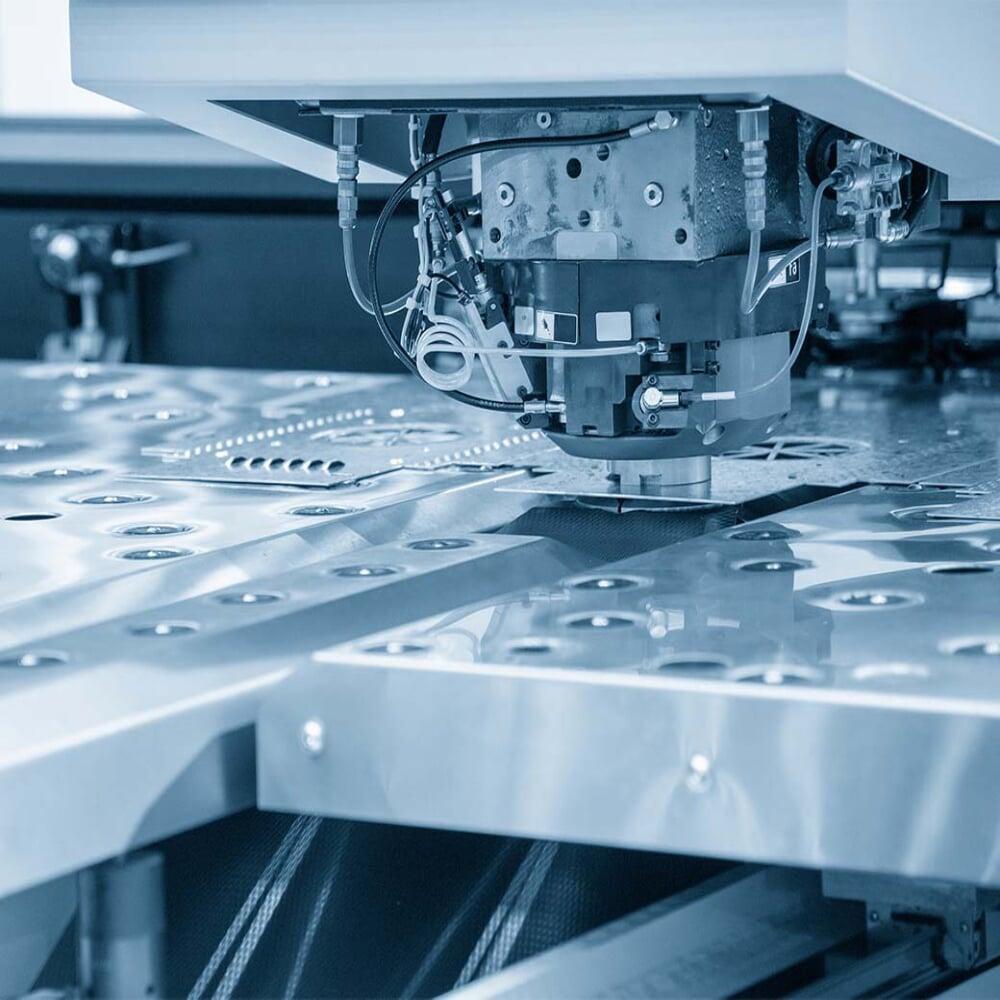

RADAN RADCOMBİ
Radcombi, her iki teknolojiyi de içeren zımba, profil ve makineleri sürmek için geliştirilmiş, makineden bağımsız bir üründür. Operatörlerinize teslim
sürelerini azaltmak ve makinenizi verimli ve güvenli bir şekilde optimize etmek için ihtiyaç duydukları araçları sağlar . RADAN'ın zımba / profil çözümü, zımba, profil ve kombinasyon
takım tezgahları için optimizasyon sağlar .
Veri girişini sürükleyip bırakın
İyileştirme dahil DXF / DWG'nin toplu işlenmesi
Otomatik takımlama / sıralama
Otomatik parça çıkarma
Grafik program doğrulama
Tek parçalı gerçek şekilli yerleştirme
Kullanıcı tanımlı raporları içeren proje yerleştirme
Otomatik ortak hat kesimi
Otomatik kalıntılar, sac hurdaya çıkarma ve kesimler
Parçalar veya yuvalar için hızlı tahminler
Açık ve basit simgelerle basit sezgisel arayüz
Makinelerin gelişmiş özelliklerini destekler
Geliştirilmiş makine / takım verimliliği
Daha kısa teslim süreleri ve artan üretimler
Sorunsuz programlama
Radcombi, geometri oluşturma, takım oluşturma, yerleştirme, sıralama, kod oluşturma ve son olarak DNC bağlantısının tüm programlama sürecini makine kontrolörüne sorunsuz bir şekilde entegre eder. Radcombi tarafından sağlanan kusursuz entegrasyon, operatörleriniz için kullanımı kolay bir deneyim sağlarken, Üretim Veritabanındaki (MDB) proses kritik verilerin harmanlanmasıyla programlama doğruluğu ve tutarlılığı korunur.
Malzeme, takım ve takım tezgahına özgü veriler, bir operatöre veya otomatikleştirilmiş sürece yardımcı olmak için gerektiğinde anında dağıtıma hazır durumda MDB'de saklanır. Her bir takım tezgahının karmaşıklığını ve sınırlarını ayrı ayrı anlamak, onu verimli bir şekilde kullanmanın anahtarıdır; Radcombi, operatörlerinizin tek bir sistemden tüm makineleriniz için üretim kapasitenizi bu sınırlar dahilinde optimize etmesine yardımcı olacaktır.
Bir zımba makinesi tarafından kullanılan takımların optimize edilmesi, bir zımba makinesinin verimli programlanması ve dolayısıyla bir parçanın üretim maliyetinin azaltılması için çok önemlidir. Takım tedarikçileri kelepçeli kesicilere, tekerlek takımlarına, çapak alma takımlarına, çizgilere ve esnek parça markalama araçlarına yakın daha gelişmiş araçlar sağladığından, bir parça üzerindeki geleneksel takımların basitçe optimize edilmesi ve taret veya takım rayındaki konumları artık yeterli değildir. . Radcombi, aletlerin kısıtlamalarını ve bunları desteklemek için gereken gerekli NC kodlarını anlar.
Güç ve kontrol
Tercihlerinize göre kontrol etme yeteneği ile otomasyonun gücü. Radcombi programlama çözümü, operatörlerinize tercih ettiğiniz uygulamaları ve süreçleri benimsemek için eğitilebilecek, kullanımı kolay bir yazılım sağlar. Takım seçimi, etiketleme, tercih edilen sökme prosedürleri, tercih edilen zımbalama dizileri tüm bunlar ve daha fazlası, Üretim Veritabanında (MDB) malzeme tipi, kalınlık ve takım tezgahına göre tanımlanabilir Yeni müşterilerin, yeni ürünlerin veya yeni makinelerin tanıtılması üretiminize kazandırır yeni malzeme, alet ve yeni uygulamaları kontrol etme ihtiyacı. MDB, tüm makineleriniz için bu yeni kriterler için programlama tutarlılığı sağlar, bu da daha az reddedilme, daha az yeniden işleme ve daha yüksek getiri anlamına gelir.

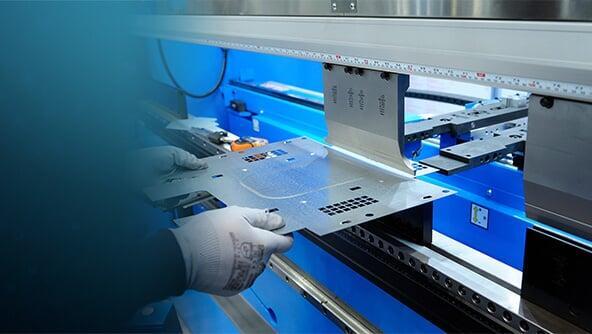

Abkant presler için çevrimdışı programlama ve simülasyon
RADAN'dan Radbend, abkant presler için kapsamlı bir çevrimdışı programlama çözümüdür. RADAN3D ile tamamen entegre olup, bükme işleminin tam bir 3D simülasyonunu da sağlar.
Bir bakışta özellikler:
Otomatik bükme sıralaması
Otomatik araç seçimi
Araç kurulum optimizasyonu
Otomatik parmak durdurma konumlandırma
Özelleştirilebilir raporlar
Kaldırma yardımcıları ve açı ölçüm sistemleri için destek
RADAN3D ile entegre edilebilir.
Radbend, basit programlama ve yüksek üretkenlik sunan, otomatik bükme sırası hesaplama, otomatik takım seçimi ve otomatik parmak durdurma yerleştirme gibi gelişmiş özellikler dahil olmak üzere bükme işleminin tam hassas 3B model simülasyonunu sağlar.
Bükme işlemlerini çevrimdışı programlama ve doğrulama yeteneği, değerli makine zamanını serbest bırakır ve ilk seferde güvenilirliği artırarak üretim maliyetlerini düşürür. Radbend ayrıca, hem takımlarla hem de takım tezgahının kendisiyle çarpışmaların otomatik olarak algılanmasıyla maliyetli hataları ortadan kaldırır.
Radbend, çok çeşitli abkant pres makinelerinin çevrimdışı programlanmasını ve simülasyonunu sağlamak için kullanılabilir. Radbend, baskı formunda eksiksiz bir atölye dokümantasyonu veya bir atölye görüntüleyicisi ve DNC sisteminde görüntülemek için bir dosya oluşturarak, üretim ofisinden atölyeye kadar yalnızca kontrollü verilere erişim sağlayarak 'ilk seferde doğru' üretim yaklaşımı sağlayabilir.
Son derece otomatik
Radbend, yüksek düzeyde otomasyona sahiptir. Sistem, programlanacak parçayı inceler ve parça geometrisini ve en iyi makine uygulamasını dikkate alarak bir bükme sırasını otomatik olarak belirler
Ayrıca, güvenilir konumlandırma sağlamak için parmak durdurma konumları otomatik olarak ayarlanı
Radbend'in takım kitaplığı, bir takım imalatçısının eksiksiz envanterini birleştirerek, standart olmayan araçların satın alınmadan önce yeni ürünler üzerinde test edilmesini ve kanıtlanmasını sağlar.
Radbend tamamen abkanttan bağımsızdır. Kullanıcılar, tüm abkant preslerini tek bir ortak arayüzden programlayabilirler. Bu, kullanıcıların iş için doğru makineyi sağlamak için hızlı bir şekilde birkaç abkantı deneyebilecekleri büyük bir esneklik sunar.
Veri içe aktarma
Radbend, verileri bir dizi 2D ve 3D formatta içe aktarabilir ve ayrıca iyi bilinen 3D CAD sistemleri için özel eklenti arayüzlerine sahip olabilir.
Autodesk Inventor, eklenti kullanılarak Radbend ile tamamen entegre edilebilir. Radbend eklentisi, bu iki program arasında kesintisiz, doğru ve akıllı veri aktarımı sağlar.
Autodesk Inventor'dan Radbend'e rolünüzü almak daha kolay olamazdı. Tasarımınızdan memnun kaldığınızda, basitçe Radbend simgesine tıklayın ve parçanız ve ilgili bilgiler Radbend'e taşınır.
SolidWorks eklentisi
Radbend Eklentisini kullanmak, rolünüzü SolidWorks, Standard, Professional veya Premium'dan almak daha kolay olamazdı. Tasarımınızdan memnun olduğunuzda, basitçe Radbend simgesine tıklayın ve çiziminiz ve ilgili dosyalar sorunsuz bir şekilde Radbend'e aktarılır.
Parçanız Radbend'e transfer edildikten sonra şunları yapabileceksiniz:
Parçayı doğru şekilde bükmek için en uygun takım tezgahını ve uygun araçları seçin
Size takım kurulumunuzun sonuçlarını sağlar - beklenen yarıçap, pres derinliği vb.
Parmak durdurucuları parmak durdurma gerektiren her geçerli yüze otomatik olarak konumlandırın.
Herhangi bir çarpışmayı ve olası sorunları tespit etmek için bükme işleminin tam bir 3D simülasyonunu çalıştırın.
Kurulum sayfaları dahil olmak üzere eksiksiz atölye belgelerini otomatik olarak oluşturun.
Avantajlar şunları içerir:
Hızlı ve güvenilir çevrimdışı programlama yoluyla arıza süresini azaltın
Geliştirilmiş verimlilik sayesinde teslim sürelerini azaltın
Üretim bilgilerinin mevcudiyetinden takım tezgahının kurulum sürelerini azaltın
Radbend'in içerdiği 3 boyutlu simülasyon sayesinde daha az tasarım hatası
Çarpışma kontrolünden yararlanarak maliyetli üretim hatalarını azaltmak
Makineden Bağımsız, Radbend'i herhangi bir abkant tezgahınızda kolayca kullanabileceğiniz anlamına gelir
Basın frenini daha geniş bir çalışan kitlesine açın
İçe aktarılan modellerde bile doğru otomatik açma
Artan üretim esnekliği
RADAN DESİGN (TASARIM)
RADAN | Tasarımcı, CAM için ideal CAD çözümüdür. Elektrot tasarımından model onarımına, tersine mühendisliğe, RADAN | Tasarımcı, karmaşık modelleri üretime almak için nihai imalat CAD çözümüdür.
Bir bakışta özellikler:
- Öğrenmesi kolay, sezgisel kullanıcı arayüzü
- Doğrudan modelleme CAD ortamı
- Birleşik yüzey, katı ve ağ modelleme ortamı
- CAM platformlarımıza sorunsuz bağlantılar
- Otomatik bölge oluşturma ile çizim
- Üçüncü taraf CAD modellerinin etkileyici yüzey onarımı
- CAD içe aktarma formatlarının kapsamlı listesi
- Özel tersine mühendislik paketi (2021.0 itibariyle)
- Güçlü 2D Çizim ortamı
- Sac metal endüstrisi için hedeflenen işlevsellik
Katlanmayan Hazırlık
Bir parçayı açmak üzere hazırlamak için birkaç güçlü sac levha işlevi mevcuttur. RADAN | Tasarımcı, kalınlığı düzeltme, bükme yarıçapını değiştirme ve flanş açıları ve uzunluklarında değişiklik yapma işlevine sahiptir.
Bükme toleransları gibi açılma parametreleri, geometriden bağımsız olarak kontrol edilebilir ve üretimde kullanılacak gerçek bükme makinelerine ve takımlara dayalı doğru bir geliştirme sağlar.
Kapsamlı Cad Arayüzleri Aralığı
RADAN | Tasarımcı, Parasolid, IGES, STEP, ACIS, DXF, DWG, STL ve VDA dosyaları dahil olmak üzere çok çeşitli değişim formatlarından verileri ve aşağıdaki CAD sistemlerinden yerel verileri içe aktarır:
- Catia V4 ve V5
- Pro / MÜHENDİS & PTC Creo
- Autodesk Inventor
- Siemens NX
- SolidWorks
- Katı Kenar
2D Verilerle Çalışma
RADAN | Tasarımcı, DXF ve DWG dosyalarının içe aktarılmasını destekler ve kullanıcının mevcut 2D verilerini, yalnızca orijinal verilerden içe aktarılan profilleri yeniden kullanarak bir 3D modele dönüştürmesine olanak tanır. İçe aktarılan veriler otomatik olarak çizim profili bölgeleri oluşturarak 2B'den 3B'ye dönüşümü her zamankinden daha kolay hale getirir.
Sac levha parçası, güçlü ve sezgisel iş akışları kullanılarak bükümler eklenerek, kapalı kenarlar açılarak, yüzleri ayırarak ve köşe boşlukları oluşturularak değiştirilebilir.

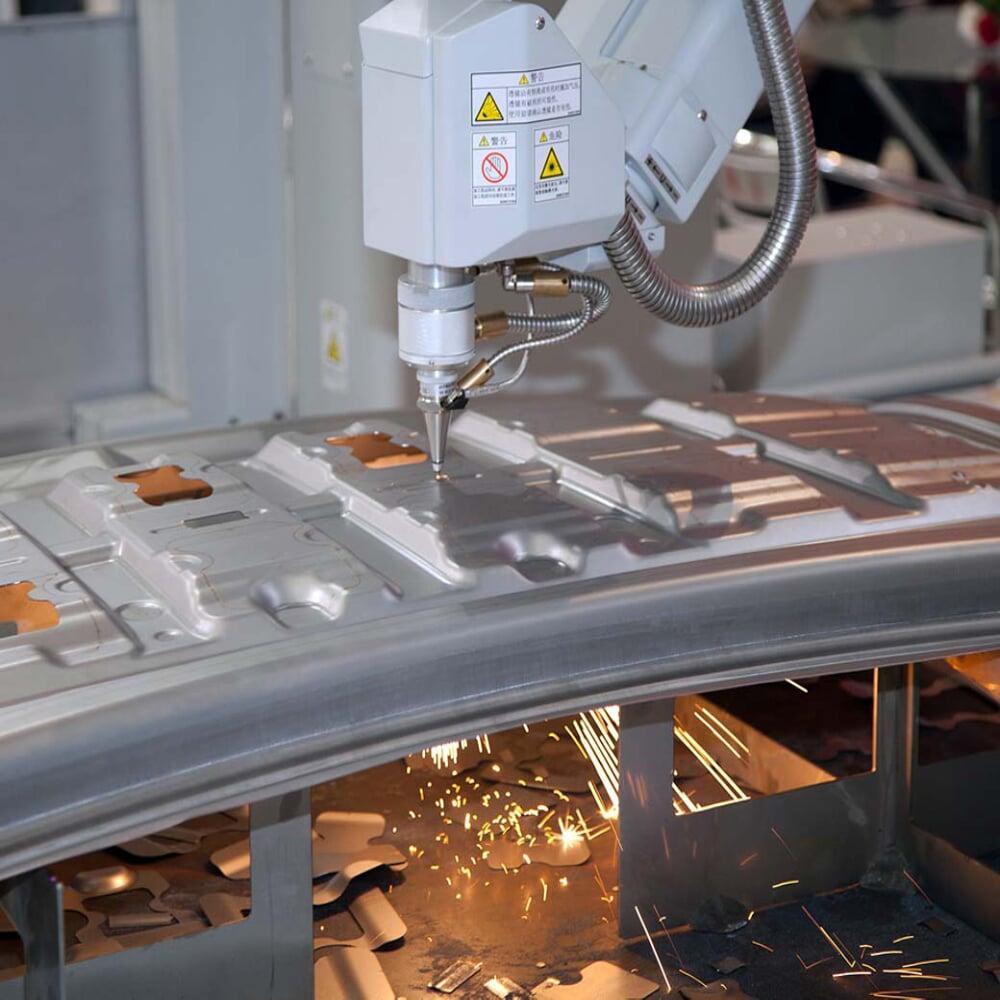

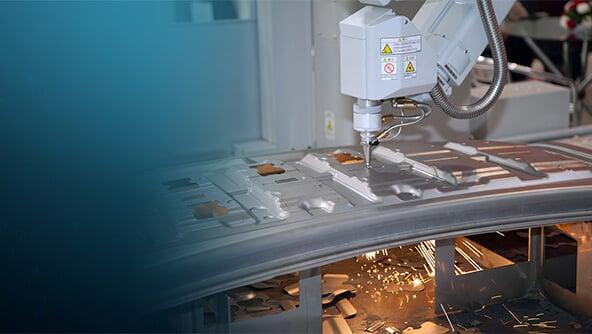

RADAN 5 EKSEN
Radm-ax, geometrik modeller tasarlama, harici CAD sistemlerinden modelleri içe aktarma ve CNC parça programlama olanaklarına sahip bir yazılım paketinin parçasıdır. 5 eksenli lazerleri sürmek için çözümlerle, Radm-ax, her boyuttaki mühendislik işletmelerinin CNC parça programlama ihtiyaçlarına uygun fiyatlı bir çözüm sağlamak için ideal bir şekilde yerleştirilmiştir.
3B sac levha bileşenleri için çok eksenli lazer teknolojisi
Radm-ax, genel mühendislik, otomotiv ve havacılık endüstrileri için özel olarak geliştirilmiş, endüstri lideri 5 eksenli Lazer CAD / CAM sistemidir. Radm-ax, çok eksenli lazer veya su jeti kesim makinelerinin kapsamlı programlanması için sezgisel bir ortam sunar.
Radm-ax kullanarak, sadece programlama süresi en aza indirilmekle kalmayacak, nihai kesim yolu çok daha verimli olacak ve makinede daha fazla zaman kazandıracaktır. Kapsamlı simülasyon ve prova araçlarını eklediğinizde, yalnızca günlük üretimi kolaylaştırmakla kalmayan, aynı zamanda maliyetli hataları azaltan ve kuru çalışma ihtiyacını ortadan kaldıran bir sisteme sahip olursunuz.
Sezgisel grafik kullanıcı arayüzü
Hem ithalat hem de ihracat için kapsamlı CAD arabirimleri yelpazesi
Kapsamlı makine ve son işlemci veritabanı
Basitleştirilmiş parça yerleştirme sistemiyle büyük parçaları bulun
Otomatik fikstür tasarımı
İç ve dış profiller için tek tıkla takım yolu uygulaması
Seçilen alanlar için takım yolunun manuel uygulaması
Sınırsız pozisyonlarda kesme teknolojisi ve nozül ayarını düzenleyin
Nozul açısının etkileşimli veya açık bir şekilde tam kontrolü
Herhangi bir noktada teknoloji verileri oluşturun ve uygulayın
Kesik içi ve kesik içi çarpışma algılama
Kapsamlı CAD arabirimleri yelpazesi
Radm-ax, CAD çizimlerinin kendi doğal formlarında veya IGES, STEP ve DXF gibi endüstri standartları olarak doğrudan içe aktarılmasına izin veren kapsamlı bir entegre CAD veri tercümanı yelpazesiyle birlikte gelir. Standart sistem konfigürasyonu DXF, AutoCAD DWG, AutoCAD-Inventor, VISI, SolidWorks, SolidEdge, IronCad ve IGES için arayüzlerle birlikte gelir. İsteğe bağlı CATIA V4, CATIA V5, Unigraphics, Pro Engineer, VDA ve STEP çevirmenleri mevcuttur. Radm-ax CAD verilerini basit tel kafes, katılar ve yüzeyler veya her ikisinin kombinasyonu olarak görüntüleyebilir; tüm kesim yolu programlama ve proses simülasyonu için kaynak olarak kullanılır.
Radm-ax içindeki kesme işlemleri genellikle iki bölüme ayrılabilir: iç ve dış kaplamalar. Dış kaplamalar, parçanın dış biçimleridir, iç kaplamalar ise iç kesikleri ve işlenecek diğer unsurları temsil eder. Bu kesme işlemleri için temel takım yolları, Radmax'ta yerleşik olarak bulunan otomasyon araçları tarafından otomatik olarak oluşturulabilir. Kullanıcı etkileşimi, manuel oluşturma ve iyileştirmeye izin vermek için tüm takım yolu türleri için mevcuttur. Radm-ax, her bir iç veya dış kaplamanın nasıl işleneceği üzerinde büyük miktarda kontrol sağlar; örneğin, işleme tamamlanana kadar malzemeyi yerinde tutmak için mikro eklemler oluşturmak hızlı ve karmaşık olmayan hale gelir. Takım yolu, kesme nozülünün ona doğru nasıl açılı olduğu veya aparatları ve fikstür özelliklerini nasıl işlediği açısından da düzenlenebilir.
NC kodu simülasyonu
NC kodu Radm-ax'e yeniden aktarılabilir ve oluşturulduğu ortamda simüle edilebilir. NC simülasyonu, takımın boşlukta nasıl hareket ettiğini gösterir ve herhangi bir metal kesme işlemi gerçekleşmeden önce takım yolunun akıllıca kontrol edilmesini sağlar.

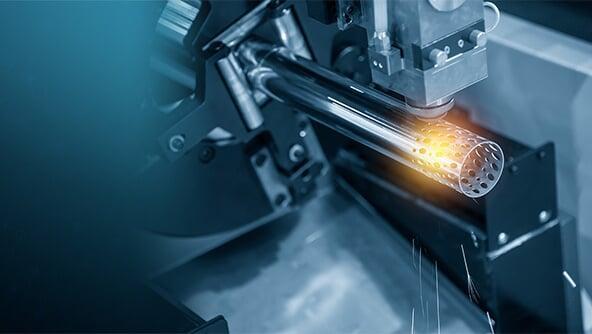

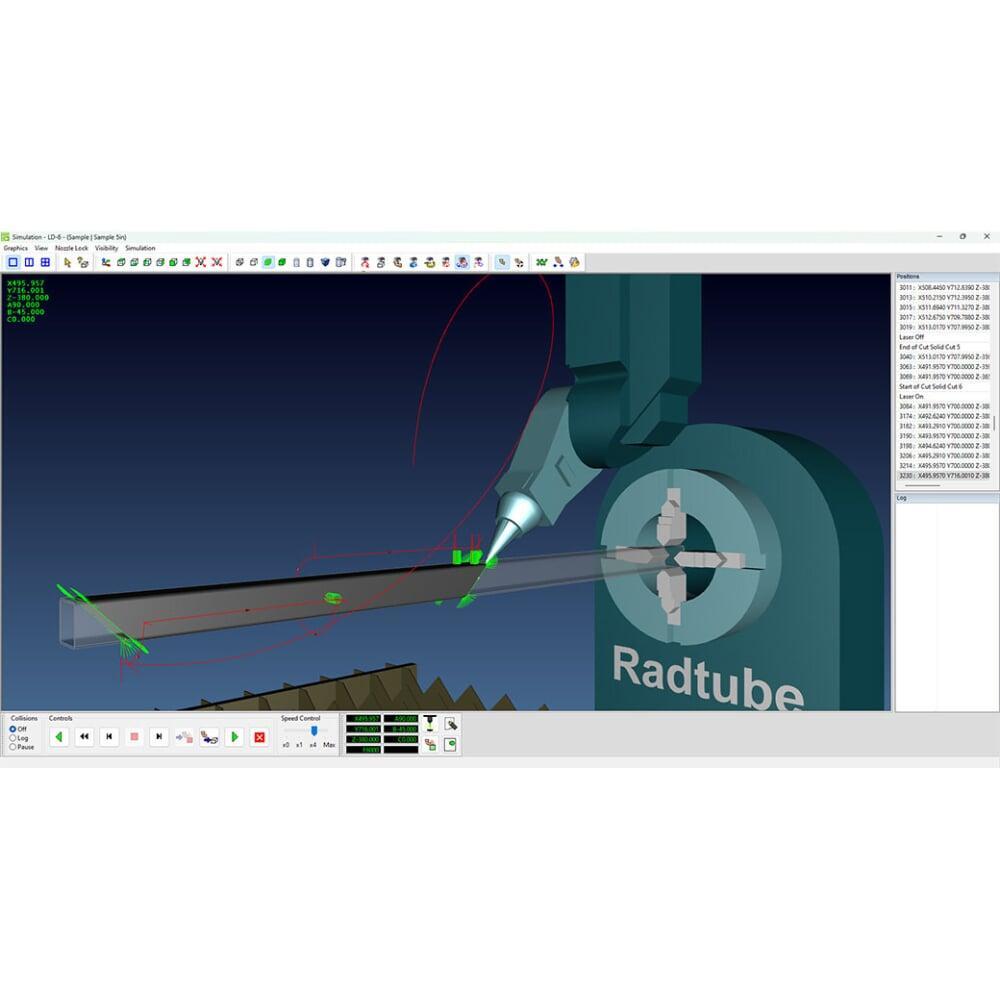

RADAN RADTUBE
Radtube, boru kesme ve manipülasyon endüstrisi için özel olarak geliştirilmiş döner ve çok eksenli kesme makineleri için endüstri lideri bir Lazer CAD / CAM sistemidir. Sezgisel programlama sistemi, tüplerin veya bölümlerin, kesme açıklıklarının ve profillerin tanımlanabildiği bir standart şekiller kitaplığından parametrik olarak tanımlanmasına izin verir.
Radtube kullanarak, sadece programlama süresi en aza indirilmekle kalmayacak, aynı zamanda nihai kesim yolu çok daha verimli olacak ve makinede daha fazla zaman tasarrufu sağlanacaktır. Kapsamlı simülasyon ve prova araçlarını eklediğinizde, günlük üretimi kolaylaştıran, maliyetli hataları azaltan ve kuru çalıştırma ihtiyacını ortadan kaldıran bir sisteme sahip olursunuz.
- Sezgisel grafik kullanıcı arayüzü
- Kapsamlı CAD arabirimleri yelpazesi
- Kapsamlı makine ve son işlemci veritabanı
- Standart tüp ve açıklık türlerinden oluşan yerleşik kitaplık
- Tek veya birden çok boru veya bölüm üzerinde yuvalama
- Takımyolunun tek tıkla uygulanması
- Seçilen alanlar için takım yolunun manuel uygulaması
- Hem etkileşimli hem de açık olarak nozül açısının tam kontrolü
- Herhangi bir noktada teknoloji verileri oluşturun ve uygulayın
- Kesik içi ve kesik içi çarpışma algılama
- Makine, nozul ve parçanın tam katı 3D simülasyonu
- 3D geometriyi içe aktarma ve bunları doğrudan işleme yeteneği
Radtube, çok sayıda Takım Tezgahı üreticisine ait kapsamlı bir lazer makineleri veritabanı içerir; Adige, NTC, Trumpf ve Amada dahil. Bir makinenin desteklenmemesi durumunda, Radtube ayrıca ısmarlama makine türlerinin ve işlem sonrası bilgilerinin yapılandırılmasına izin veren bir Makine Kurulum yardımcı programı içerir. Gelişmiş son işlemciler yalnızca genel G ve M kodlarının kullanımıyla sınırlı değildir; direkler, farklı kafa konfigürasyonlarına ve masa boyutlarına uyacak şekilde kolayca yapılandırılır.
Radtube, kesilecek tüp malzemesinin oluşturulmasını basitleştiren bir parametrik tüp şekilleri kitaplığı sağlar. Uygun bir bölüm yoksa, özel şekil bölümünü oluşturmak için 'Serbest Biçim' seçeneği kullanılır. Serbest biçimli şekilli tüpler, Radtube parametrik şekillerinin bir kitaplığından bile oluşturulabilir. Bu standart şekillerden hiçbiri uygun değilse, kullanıcı, entegre CAD araçlarını kullanarak kesit merkez çizgisi profilini veya dış / iç şekli çizer. Radtube'daki tüm modelleme tamamen 3D olarak yapılır.
Tüp bölümlerine benzer bir şekilde, Radtube yine 'serbest biçimli' şekilleri tanımlama seçeneğiyle birlikte parametrik delik şekillerinin bir kitaplığını sağlar; böylelikle ördek kuyrukları, klipsler ve anahtar delikleri gibi uzman bağlantı özellikleri kolayca eklenebilir. Tüpteki delikler, şekli temsil eden katı bir nesne oluşturularak oluşturulur ve bu daha sonra tüpten çıkarılır. Katı, tüm duvarlardan veya bir duvardan geçebilir ve bir boşluk oluşturarak bölümün kenarından geçebilir.
Birden çok parçayı tek bir boru veya bölüm üzerine yerleştirme
Bir sac metal üretim ortamını yönetmek için ihtiyacınız olan her şey
e2i, sac levha ortamları için süreç yönetimidir. EQuote'un tüm gücünü bir araya getirmek ve sipariş yönetimi, atölye rotaları, stok kontrolü, satın alma ve faturayı oluşturup hesap sisteminize aktarmaya kadar ihtiyacınız olan diğer her şeyi eklemek.
- Yerleştirme işlemleri için gelişmiş işlevsellik
- Kullanıcı düzeyinde güvenlik
- Basitleştirilmiş mağaza modülü
- Kapasite planlaması
- Esnek stok kontrolü
- Muhasebe bağlantıları
- Montaj ve ürün reçetesi yönetimi
- Tüm kayıtlar kolayca alınabilir
Çok amaçlı yönetim
Sağlam bir endüstri standardı üzerine inşa edilmiş Microsoft SQL veritabanı e2i, tüm imalat şirketlerinin karşılaştığı süreçleri kapsar ve RADAN CAD / CAM'e entegre olmanın ek faydasıyla tasarım ve üretim süreci boyunca maliyetin izlenmesini ve yönetilmesini sağlar. Sac metal alt yüklenicilerinin ihtiyaçlarını karşılamak için, ancak her türlü üretim ortamında evde eşit olarak tasarlanmıştır.
Tipik bir e2i sistemi standart bir sunucu çekirdeğinden oluşur, bunun için tek seçenek stok kontrolüdür. EQuote tarafından sağlananlara ek olarak çekirdek içindeki standart bileşenler, bir sistemin stok kontrolünün etkinleştirildiği Satış Siparişleri, Rota Kartları, Nest Rotaları, Satın Alma, Kapasite Planlama, Teslimatlar ve Faturalandırmadır. Tüm e2i istemcileri her zaman tüm temel bileşenlere erişebilir. Mağaza Katı Veri Yakalama (SFDC), döngüyü orijinal zaman tahminlerine geri döndürmek için kullanılabilir ve gerçek zamanların tahmin edilenle karşılaştırılmasına ve üretim süreci boyunca bileşenlerin izlenmesine olanak tanır.
Desteklenen bir hesapla eşleştirildiğinde, sistem verileri manuel hatalardan kaçınarak kolayca aktarılır.
Geometri Verilerinin ve Gereksinim Verilerinin Otomatik İçe Aktarılması ve İşlenmesi
Çoğu levha işleme şirketi için, parçaların yerleştirme için iş hazırlığı çok zaman alır. Radimport ile geometri dosyaları otomatik olarak kalıplanmış RADAN parçalarına dönüştürülür. Aynı fare tıklamasıyla, geometri dosyaları seçiminiz bir yuva projesine dönüştürülebilir.
- DXF dosyalarını toplu içe aktarma
- MRP'den CSV listeleri
- Geometri iyileştirme
- DXF veya CSV'den Özellikler
- Aynı çizimde birden çok parçayı bölme
- RADAN Parçaları oluşturur
- Temiz geometrili DXF'ler oluşturur
- Parçaları RADAN Nester'a gönderin
- MRP geri bildirimi için CSV günlük dosyası
- İzlenen dizinin otomatik olarak işlenmesi
- Manuel geçersiz kılmalar
Esnek girdi
Radimport ile birden fazla DXF veya DWG dosyası seçebilir ve ek bilgileri ekleyebilir veya düzenleyebilirsiniz. Bir MRP sisteminden alabileceğiniz gibi, CSV formatında yapılandırılabilir bir parça listesi ile dosya içe aktarımı da yapılabilir.
Özellik türüne, katmana, çizgi türüne veya rengine bağlı olarak özellikler değiştirilebilir veya silinebilir. Sadece kesmek için gereken bilgileri saklayın. Aynı zamanda, profil boşluklarını kapatmak ve çift çizgileri ve yayları kaldırmak gibi geometri hataları düzeltilebilir. Metin bilgileri öznitelik değerlerine aktarılabilir: örneğin malzeme, sac kalınlığı ve müşteri adı.
Üretim bilgileri
Ekstra bilgiler, parça niteliklerine otomatik olarak eklenebilir. Ayrıca bir lazer üzerine ürün numarasını, sipariş numarasını veya bükme çizgisini kazıyabilirsiniz.
Optimum çıktı
Geometri dönüşümünden sonra parçalar, RADAN parçaları olarak veya optimize edilmiş temiz DXF dosyası olarak kaydedilebilir. Çalışma süresi, ağırlık ve yüzey alanı gibi tüm bilgiler parçada öznitelikler olarak kaydedilebilir.
Radimport, içe aktardığınız parçalardan bir RADAN Nest Projesi oluşturabilir. Nest Projesini oluşturmadan önce parçaların miktarlarını ve diğer özelliklerini düzenleme seçeneğiniz vardır. Radimport, hemen yerleştirmeye başlamanız için RADAN Nester'ı otomatik olarak başlatabilir.
RADAN RADQUOTE
Radquote, sac levha parçalar ve satın alınan parçalar için hızlı ve kolay bir şekilde fiyat teklifleri oluşturmanızı sağlayacak bir sac levha teklif programıdır. Size maliyetlerin tam bir dökümünü verir ve müzakere sırasında ihtiyacınız olan esnekliği sağlamak için her bir maliyet alanını değiştirmenize olanak tanır. Esnek raporlama, profesyonel teklif mektupları ve e-postalar göndermenize ve analiz için dahili raporlar oluşturmanıza olanak tanır.
- RADAN parçalarından geometri ve takımlardan yararlanın
- Desteklenen montaj parçaları
- Yuvalara dayalı malzeme maliyeti
- Standart olarak sağlanan ortak işlemler
- Kendi özel işlemlerinizi yapın
- Esnek raporlama
- Maliyet dökümü analizi
- Müşteri yönetimi
Esnek maliyet hesaplamaları
Radquote, malzeme tüketimi, lazerle kesme, delme ve bükme gibi işlemler için standart bir maliyet hesaplama setiyle birlikte gelir. Kaynak, boyama, taşeronluk ve montaj gibi diğer işlemler de kolaylıkla yapılandırılabilir. Bu işlemler özelleştirilebilir ve gereksinimlerinizi karşılamak için yeni işlemler eklenebilir. Analiz ve taşıma maliyeti gibi teklif seviyesi işlemleri de desteklenir.
Müzakereler sırasında hızlı ve esnek
Radquote size maliyetlerinizin nereden geldiğinin tam bir dökümünü verir, böylece maliyeti en çok hangi alanların etkilediğini görebilirsiniz. Pazarlıklar sırasında, maliyetlerinizi kontrol altında tutarken, satış fiyatınıza ulaşmak için marjlarınızı hızla ayarlayabilir ve hesaplamaları geçersiz kılabilirsiniz.
Radquote, profesyonel raporlar ve mektuplar üretmek için güçlü bir raporlama motoru kullanır. Radquote, şirket logonuzu ve ayrıntılarınızı içerecek şekilde hızla özelleştirilebilen bir dizi standart harfle birlikte gelir. Ayrıca kendi düzenlerinizi ve raporlarınızı da ekleyebilirsiniz.
Radquote, kesme ve bükme işlemleri için uzman maliyet hesaplamaları gerçekleştirmek için RADAN'ın kapsamlı bilgisini kullanır. Döngü süreleri ve malzeme kullanımı, RADAN'ın CAM motorları kullanılarak hesaplanırken, işlem süreleri ve maliyetler, parçaların karmaşıklığı, boyutu ve ağırlığı dikkate alınarak, bir CAM motoru veya deneysel olarak belirlenmiş ayarlar ve hesaplama yöntemlerinin bir veritabanı kullanılarak hesaplanabilir.
RADAN ürün grubunun gücünü kullanmak, Radquote'u işinizi büyütmek için ihtiyaç duyduğunuz teklifleri birkaç tıklamayla düzenlemenin benzersiz, hızlı ve çok doğru bir yolu haline getirir. Teklifleri müzakere ederken, maliyetlerinizi doğru bir şekilde görmeniz gerekir, böylece para kaybetmeden rekabetçi olabilirsiniz. Profil uzunlukları ve parça alanları gibi parametreleri hesaplamak için doğru geometri oluşturmak için RADAN'ın 2D ve 3D CAD / CAM'ini kullanabilirsiniz. RADAN parçaları, doğru sac kullanımı elde etmek ve hurdayı parça başına malzeme maliyetlerine bölmek için yuvalanabilir. RADAN takımları, doğru kesme süreleri ve takım maliyetleri elde etmek için kullanılabilir. Radquote, marjlarınız üzerinde size daha iyi kontrol sağlamak için tüm bu bilgileri kullanır.
